The Geological Society of Korea
[ Article ]
Journal of the Geological Society of Korea - Vol. 49, No. 3, pp.351-361
ISSN: 0435-4036 (Print) 2288-7377 (Online)
Print publication date Jun 2013
Received 27 May 2013 Reviewed 28 May 2013 Accepted 28 Jun 2013
DOI: https://doi.org/10.14770/jgsk.2013.49.3.351

The Study on Accuracy and Precision of Sulfur Isotope Measurement Using Elemental Analyzer-Isotope Ratio Mass Spectrometer (EA-IRMS)

KimBo-kyong ; HwangJong-yeon ; KimMin-seob ; LeeSang Ryong ; LeeWon-seok
Environmental Measurement & Analysis Center, National Institute of Environmental Research, Environment Research Complex, Gyeongseo-dong, Seo-gu, Incheon 404-708, Korea
원소분석기와 연계된 동위원소질량분석기(EA-IRMS)를 이용한 황안정동위원소비 측정의 정확도·정밀도 연구

Correspondence to: ‡ +82-32-560-8380, E-mail: boystone@korea.kr

Continuing calibration check (CCC) for measuring sulfur isotope composition using an Elemental Analyzer-Isotope Ratio Mass Spectrometer (EA-IRMS) is not yet sufficiently studied. A significant peak signal was observed at the blank samples after analyzing the samples of MgSO4, Na2SO3, Na2SO4 with increasing sample amount. The memory effect was confirmed from the peak tailing of SO2 (32S16O16O+) ion. The measurements of δ34S (±1σ) values showed -2.747‰ ~ -2.546‰ of the precision 0.139‰ (21.883 S μg ~ 101.382 S μg) and -2.891‰ ~ -2.558‰ of the precision 0.188‰ (47.644 S μg ~ 246.669 S μg) for the successive and non-successive method, respectively. Both methods yielded the acceptable range and similar precision but showed a dramatic decrease of δ34S value at the level of ≥350 S μg. However, the non-successive method that performed a regular peak center produced the wider sulfur range than the successive method.

초록

원소분석기와 연계된 동위원소질량분석기(EA-IRMS)를 이용한 황안정동위원소비 측정에 있어 δ34S값의 신뢰성을 확보하기 위해 중간점검용 표준물질을 선정하고자 하였다. MgSO4, Na2SO3, Na2SO4 시료를 각각 시료량이 증가하는 순서로 연속분석한 후 공시료를 측정한 결과, 공시료에서도 의미있는 피크크기(신호세기)가 나타났다. 이는 SO2 (32S16O16O+) 이온 피크의 꼬리끌림(peak tailing)이 메모리효과(memory effect)를 일으키는 것으로 판단된다. 이에, 연속분석방법과 peak center 작업을 수행한 비연속분석방법 두가지로 δ34S값을 비교하였다. 인증표준물질인 EMA-P1을 연속으로 분석한 전자의 경우, δ34S값이 (인증값 ± 1σ) 범위에 해당되는 황함량이 21.883 μg ~ 101.382 μg로서 -2.747‰ ~ -2.546‰로 측정되었고 정밀도는 0.139‰이었다. 비연속분석방법인 후자의 경우, 황함량은 47.644 μg ~ 246.669 μg이며 δ34S값은 -2.891‰ ~ -2.558‰로 기록되었고 정밀도는 0.188‰이었다. 두 경우 모두 정밀도는 비슷하나 신뢰할 수 있는 시료량의 범위는 주기적으로 peak center를 수행한 비연속분석방법이 더 넓었다. 그러나 두 방법 모두 황함량이 약 350 μg이상에서는 급격히 δ34S값이 감소되는 것을 관찰 할 수 있었다.

Keywords:

EA, IRMS, δ34S value, sulfur isotope, precision, accuracy, element contents, peak height, 원소분석기, 안정동위원소질량분석기, δ34S값, 황안정동위원소, 정밀도, 정확도, 원소함량, 피크높이

1. 서 론

원소분석기와 연계된 동위원소질량분석기(EA-IRMS, Elemental Analyzer-Isotope Ratio Mass Spectrometer) 측정기술은 1980년대 초에 개발되어 고체시료의 탄소안정동위원소비(13C/12C) 및 질소안정동위원소비(15N/14N) 분석을 용이하게 하였다. 반면, 황안정동위원소비(34S/32S)는 이론적으로 분석이 가능하였으나 실질적인 측정기술은 1994년 이후로 발달하기 시작하였다(Glesemann et al., 1994; Grassineau, 2006; Fry, 2007). 일반적으로 안정동위원소비는 동위원소 분별효과(fractionation effect)를 이용하여 환경분야에서 다양한 무기 및 유기 물질의 거동 및 오염원의 기원을 추적하는 인자로 쓰인다(Barros et al., 2010; Itoh et al., 2011; Micić et al., 2011). 이에 황안정동위원소비는 탄소/질소안정동위원소비와 함께 추가로 안정동위원소비값을 제공함으로서 기원(source)식별에 기여하게 되었다(Peterson and Howarth, 1987).

황안정동위원소비의 온라인 분석(on-line analysis) 시스템에서는 원소분석기에서 황이 포함된 유기물 또는 무기물 시료를 연소시켜 SO2 가스로 전환시킨 후 운반가스인 He에 의해 원소분석기와 질량분석기 사이의 interface를 경유하여 질량분석기로 이동한다. 이동된 SO2 가스는 질량분석기 내부 ion source에서 두개의 이온종 32S16O16O+ (m/z=64)와 34S16O16O+ (m/z=66)로 이온화되고 δ34S값을 구한다. 그러나 Fry et al. (2002)는 δ34S값 측정에 주의할 점이 산소안정동위원소이며, 산소안정동위원소비(18O/16O)가 32S16O16O+ (m/z=64)와 34S16O16O+ (m/z=66) ion beam에 기여를 하여 δ34S값 계산에 오차를 유발할 수 있다고 설명하였다. Studley et al. (2002)은 산소안정동위원소비의 변동을 최소화시키는 방법으로 시료에 V2O5를 약 10:1의 비율로 추가하여 기기분석을 수행하였고 정밀도는 향상되나 정확도는 크게 증가하지는 못하였다고 보고하였다. Hansen et al. (2009)은 분석시료에서 연소된 SO2 가스의 산소공급원이 다양하므로 측정의 정확성이 감소된다고 설명하였고 산소공급원은 유기물질 시료 자체의 산소, 산소가스 실린더의 산소, 연소를 촉진시키는 V2O5와 CuO의 산소등이 있다고 보고하였다. Yanagisawa and Sakal (1983)는 분석시료에 V2O5-SiO2 혼합물을 첨가하여 생성한 SO2가 일정한 산소안정동위원소비를 유지하는 V2O5-SiO2의 혼합 조성비를 제시하였다.

본 연구는 Kim et al. (2012, 2013)이 수행한 탄소안정동위원소비값(δ13C값)과 질소안정동위원소비값(δ15N값)의 정확도·정밀도 연구를 기반으로 황안정동위원소비값(δ34S값)의 정확도·정밀도 향상을 위한 일련의 연구과제로 진행하였다. 원소분석기와 연계된 동위원소질량분석기(IRMS)로 황안정동위원소비를 측정함에 있어 산화력을 증대시키는 V2O5 (vanadium pentoxide)를 사용하지 않고 오직 인증표준물질만을 사용하여 분석함으로써 시료의 양에 따라 δ34S값이 어떻게 달라지는지를 확인하였다. 또한, 신뢰성 있는 황안정동위원소 데이터를 생산하기 위해 적절한 시료 사용량과 고려해야 할 인자들(factors)을 제시하고자 하였다.


2. 연구방법

2.1 시료준비

국제표준물질인 Canyon Diablo Troilite (CDT) 기준으로 실험실에서 사용하는 작업용표준물질인 이산화황 가스의 델타값을 보정하기 위해 국제원자력기구(IAEA)에서 제공하는 IAEA S-1을 국제표준물질로 사용하였다. 또한 Elemental Microanalysis 제조사의 인증표준물질 EMA-P1(고분자물질)을 70 ℃에서 24시간 오븐 건조시켜 동위원소질량분석기 정확도·정밀도 시험에 사용하였다. Elementar 제조사의 원소분석용 표준물질 sulfanilamide도 동일한 조건에서 건조시켰다. 중간점검용(CCC, continuous calibration check) 시료로서 유효성 있는 물질을 선정하기 위해 MgSO4, Na2SO3, Na2SO4를 사용하였는데, 이들 역시 동일한 조건에서 건조시켰다. 표 1은 IAEA 국제표준물질과 Elemental Microanalysis가 제공하는 인증표준물질의 안정동위원소비값이며, 표 2는 인증표준물질과 원소분석용 표준물질의 원소함량이다.

The isotopic composition of an IAEA international reference standard and a certified reference material.

Element contents of a certified reference material and a lab standard used for elemental analysis.

2.2 안정동위원소비 분석

시료의 무게를 측정한 후 Tin boat (4 mm × 4 mm × 11 mm)에 담아 밀봉한 뒤 1150℃ 산화튜브와 850℃ 환원튜브로 설정된 원소분석기(Vario Micro Cube, Elementar Analysensysteme GmbH., Germany)에서 연소시켰다. 연소가스는 99.995% 이상의 고순도 산소를 사용하였고, 운반가스로는 99.999% 이상의 고순도 He가스를 180 mL/min 속도로 흘려보냈다. 시료는 SO2로 가스화가 되어 동위원소질량분석기(Isoprime 100, Isoprime Ltd., UK)로 주입되고, 작업용표준물질인 고순도 이산화황(99.9%) 가스도 다른 시간차로 동위원소질량분석기에 주입되었다. 작업용표준물질의 안정동위원소비와 시료의 안정동위원소비로부터 δ34S값을 산정한다(식 (1)).

여기서 R은 가벼운 동위원소에 대한 무거운 동위원소의 존재비로서 34S/32S를 의미한다.

2.3 원소함량 분석

Sulfanilamide의 무게를 측정한 후 Tin boat에 담아 밀봉한 뒤 원소분석기로 측정하였다. 원소분석기 내부의 열전도도검출기(TCD, thermal con-ductivity detector)는 sulfanilamide의 SO2에 감응하여 농도에 따라 전기적인 신호세기로 전환시킨다. 인증표준물질인 EMA-P1도 원소분석기로 측정하여 원소함량을 계산하였다.


3. 결과 및 고찰

3.1 QCS (quality control sample)선정

중간점검 표준물질을 선정하기위해 국제원자력기구(IAEA)에서 제공하는 IAEA S-1 Ag2S (silver sulfide)를 시료량이 증가하는 순서로 15회 측정한 후 공시료(blank)를 10회 측정하였다. 그 다음으로 MgSO4 (magnesium sulfate)를 시료량이 증가하는 순서로 14회 측정한 후 공시료 17회를 측정하였다. 그 다음 연속으로 Na2SO3 (sodium sulfite) 16회와 공시료 15회, Na2SO4 (sodium sulfate) 15회와 공시료 8회를 순차적으로 분석하였다. 그림 1은 측정순서에 따라 SO2 (32S16O16O+)의 피크높이를 보여준다(그림 1).

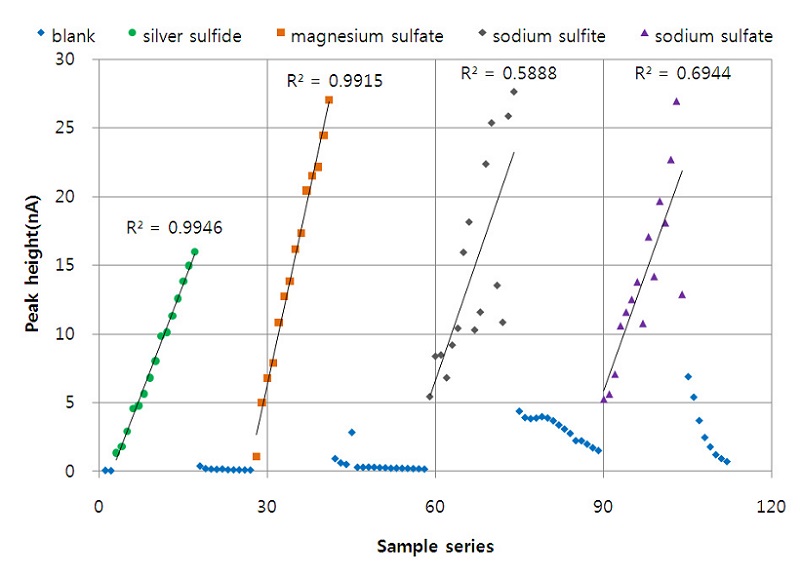

Fig. 1.

Peak heights were measured successively in order of two blanks, fifteen samples of IAEA S-1, ten blanks, fourteen samples of MgSO4, seventeen blanks, sixteen samples of Na2SO3, fifteen blanks, fifteen samples of Na2SO4, and eight blanks.

Ag2S, MgSO4, Na2SO3, Na2SO4 측정을 완료한 후 첫 번째 공시료의 신호세기는 각각 0.406 nA, 0.949 nA, 4.354 nA, 6.884 nA였다. 따라서 중간점검 표준물질을 선정하기 위하여 실시한 공시료에서도 여전히 m/z=64 (32S16O16O+) 피크는 의미있는 값을 나타내는 것으로 예상된다. Ag2S, MgSO4, Na2SO3, Na2SO4의 시료량과 신호세기(피크높이)에 대한 직선성(linearity)을 결정계수(R2)와 함께 그림 1에 도시하였다. Ag2S, MgSO4, Na2SO3, Na2SO4 측정순서로 비교하면, 회귀직선식의 결정계수(R2)가 감소하는 경향이 나타났다.

Studley et al. (2002)은 환경시료를 원소분석기와 연계된 동위원소질량분석기(EA-IRMS)로 분석하였고 연소 과정 중에 생성된 SO2가 순조롭게 방출되지 못하고 시료 표면 위에 흡착되거나 반응이 일어난다고 설명하였다. 특히, 반응 컬럼 안에서 잔류미네랄이 황을 흡착하여 연속분석에 영향을 주고 피크 꼬리끌림(peak tailing)이나 피크 지체(peak retardation)가 메모리효과(memory effect)로 야기된다고 설명하였다. Grassineau (2006)는 SO2피크가 대칭적이지 않거나 시료의 연소가 성공적이지 못하면 메모리효과가 일어날 수 있다고 하였다. 본 연구에서도 SO2 피크의 비대칭 및 꼬리끌림 현상이 나타나는 것으로 보아 흡착이 일어나는 것으로 예측된다. 따라서 메모리효과가 발생할 수 있으므로 중간점검용 표준물질 없이 분석물질(EMA-P1)을 연속하여 측정할 것을 제안한다.

3.2 황안정동위원소비값의 정확도와 정밀도

여러 시료량(시료무게)에 따라 δ34S값의 변동을 관찰하였고 그 측정값을 표 3에 요약하였다. 시료무게가 가장 큰 시료(85번 ~ 88번)의 평균 δ34S값은 -46.137‰이며, 시료무게가 가장 작은 시료(1번 ~ 4번)의 평균 δ34S값은 -2.785‰로 나타났다. 시료무게가 증가함에 따라 δ34S값은 δ13C값과 δ15N값과 다르게 한계점에 도달하면 급격히 낮아지는 경향을 보였다(Kim et al., 2012, 2013). Sieper et al. (2006)은 EA-IRMS 장비를 이용하여 δ2H값, δ13C값, δ15N값, δ34S값의 정밀도를 제시하였다. Sieper가 사용한 원소분석기(Vario EL III)와 동위원소질량분석기(IsoPrime)가 본 연구장비와 유사한 모델이며, 기기 분석 조건이 연소튜브(WO3) 1150℃, 환원튜브(Cu) 850℃로 동일한 조건이므로 Sieper가 제시한 황안정동위원소비값 정밀도 0.3‰과 비교하였다. 측정값이 -3.01‰(인증값) ± 0.54‰(1σ) 범위에 들어오는 시료는 1번 ~ 26번으로 정밀도가 0.139‰로 산출되었다.

δ34S, standard deviation of δ34S and peak height ratio measured by the IRMS with different sulfur contents of EMA-P1(successive method)a

그림 2표 3의 시료를 황함량에 따라 δ34S값으로 도시하였다. 88개 시료를 연속하여 분석하였으므로 연속분석방법으로 기재하였고 측정된 δ34S값을 인증값 -3.01‰과 비교하였다(그림 2의 다이아몬드 표시). 황함량이 21.883 μg ~ 101.382 μg범위인 시료 1번 ~ 26번은 -3.01‰ ± 0.54‰(1σ) 범위 안에 나타났고, 황함량이 21.883 μg ~ 151.104 μg인 시료 1번 ~ 39번은 -3.01‰ ± 1.08‰(2σ)범위 안에 포함되었다. 그러나 δ34S값이 신뢰할 수 있는 시료량 무게범위가 δ13C값과 δ15N값에 비해 상당히 좁았다(Kim et al., 2012, 2013). Hansen et al. (2009)은 가장 높은 감도를 얻기 위해 peak center를 수행하였고 그 결과 안정도가 향상된다고 보고하였다. 본 연구에서도 측정의 안정성을 확보하기 위해 작업용표준물질인 SO232S16O16O+ (m/z=64)와 34S16O16O+ (m/z=66) ion beam을 collector 중앙에 초점을 맞추도록 매 10개 시료마다 가속전압(accelerating voltage)을 교정하는 peak center를 수행하였다.

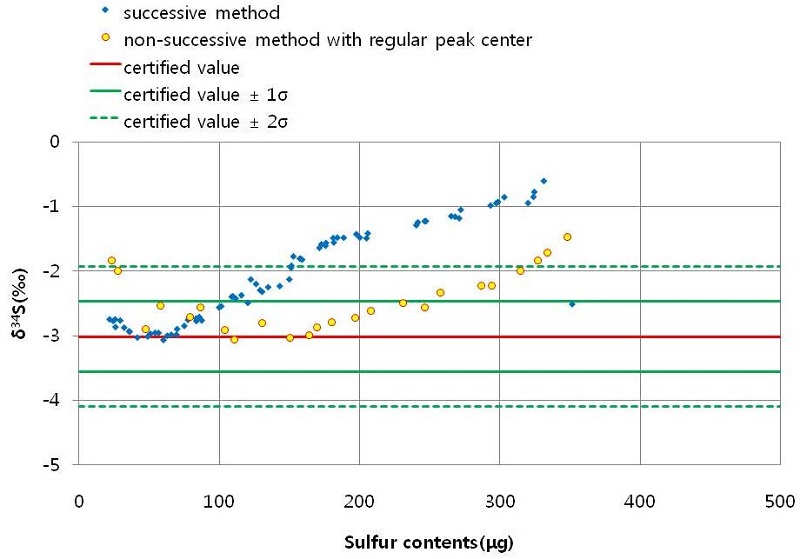

Fig. 2.

Comparison of δ34S values measured under different sulfur contents of EMA-P1 with the certified value.

10개의 시료마다 peak center를 실시한 비연속분석방법의 결과, 황함량에 따른 δ34S값의 변동을 그림 2의 원형표시와 표 4에 나타내었다. peak center 후 -3.01‰ ± 0.54‰(1σ)범위에 해당되는 δ34S값은 황함량이 47.644 μg ~ 246.669 μg범위였으며, 따라서 연속적으로 분석한 시료의 최대 황함량(101.382 μg)보다 2배 이상 증가한 것을 확인할 수 있었다(그림 2). -3.01‰ ± 1.08‰(2σ)범위에 해당되는 황함량 역시 27.839 μg ~ 314.811 μg로 연속분석방법의 최대 황함량(151.104 μg)보다 2배 이상 증가하였다. 또한 -3.01‰ ± 0.54‰(1σ)범위의 황함량 시료들(47.644 μg ~ 246.669 μg)의 표준편차는 0.188‰로 Sieper et al. (2006)이 보고한 정밀도 0.3‰보다 낮은 수치였다(표 4).

δ34S measured after calibrating ion beams, 32S16O16O+(m/z=64) and 34S16O16O+(m/z=66), standard deviation and peak height ratio measured by the IRMS with different sulfur contents of EMA-P1(non successive method)a.

그림 3은 EMA-P1의 시료량이 증가하는 순서로 측정된 황안정동위원소비값을 보여주며 δ34S값 범위를 -50‰ ~ 0‰로 확장하였다. 그림에서 다이아몬드 표시는 시료를 연속적으로 분석하여 측정한 값(연속분석방법)이며, 원형 표시는 10개의 시료를 측정한 후 peak center를 실시하면서 측정한 값(비연속분석방법)이다. 연속하여 88개 시료를 측정한 분석방법과 매 10개의 시료마다 가속전압을 교정한 후 측정한 분석방법 모두에서 황함량이 약 350 μg이상에서는 δ34S값이 급격히 감소되는 것을 관찰할 수 있었다(그림 3).

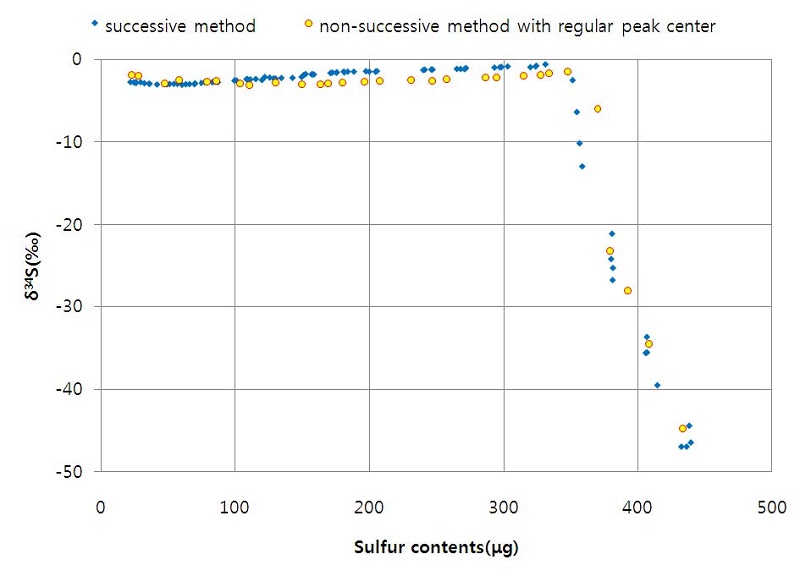

Fig. 3.

Sulfur isotopic composition under the range of 0‰ to -50‰of samples measured successively and samples measured after calibrating ion beams for focusing collector.

Yun et al. (2004)은 시료량이 많을수록 완전연소가 어려우며, 분석시료의 C/S 비가 클수록 O2소모에 대한 탄소-황의 경쟁관계로 동위원소 분별(isotope fractionation)이 가속화된다고 보고하였다. Hansen et al. (2009)은 황을 포함한 시료는 서로 다른 산화수에 기인하여 SO2 전환이 불안정하다고 보고하였다. 또한, Kelly et al. (2002)은 SO2가 표면과 반응하거나 끈끈한 성질(점성)을 가지고 있어 질량분석기에서 분별이 일어날 수 있다고 보고하였다. 본 연구에서도 과량의 시료에서는 SO2 가스의 생성이 불안정하여 질량분석기에서 분별이 발생되는 것으로 예상된다.

3.3 황함량의 정확도

원소분석기에서 생성된 N2, CO2, SO2 가스는 원소분석기 내부의 흡착컬럼(adsorption column)을 지나간다. N2는 흡착컬럼에서 흡착되지 않고 동위원소질량분석기로 이동한다. CO2는 흡착되어 90 ℃까지 컬럼의 온도를 높인 후 130초 동안 탈착시킨다. SO2도 흡착되기 때문에 220℃까지 컬럼의 온도를 높이고 150초 동안 탈착시켜 이동한다. 그리고 운반가스인 He에 의해 N2, CO2, SO2가 순차적으로 동위원소질량분석기(IRMS)로 주입된다. 본 연구에서 원소분석기를 활용한 황함량은 88개의 EMA-P1시료(표 3)를 연속하여 분석하거나 매 10개의 EMA-P1 시료(표 4)마다 peak center를 실시한 경우 모두에서 인증된 황함량(13.85%)에 비해 과대하게 나타났다.

따라서, 원소분석기의 정확성를 확보하기 위해 흡착컬럼에서 SO2 가스를 50초 동안만 탈착되도록 시간을 줄였다. 분석시료인 EMA-P1을 50초 동안 탈착시켜 산출된 황함량을 인증값 13.85%와 비교하였다(그림 4). 탈착시간이 50초인 경우 150초와 다르게 과대평가는 일어나지 않았다. 즉, 황함량이 72.436 μg ~ 399.157 μg 범위에서 13.85%(인증값) ± 0.56%로 나타났다(그림 4). 그러나 탈착시간이 50초의 경우는 반대로 δ34S값이 인증된 값보다 높게 나타나 황안정동위원소비가 정확하지 않았다.

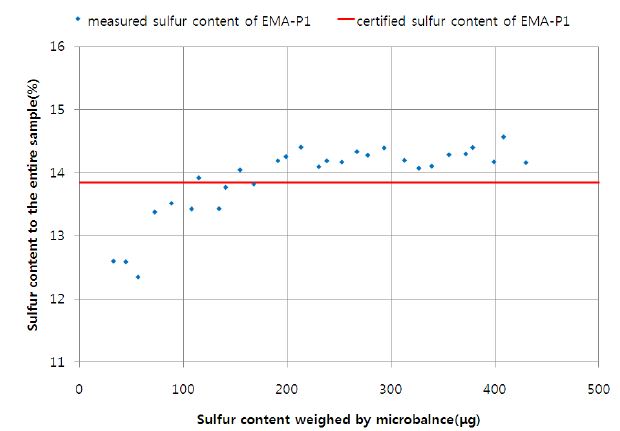

Fig. 4.

Sulfur contents measured by the elemental analyzer that adsorption column was set at 220℃ for 150 seconds in order to desorb SO2

본 연구는 동시에 황안정동위원소비의 정확도·정밀도와 황함량의 정확도 분석을 만족시키는 기기조건을 제시하기 어려웠다. SO2 가스가 표면에서 흡착하는 성질이 강하므로 정확성 있는 δ34S값에는 충분한 탈착시간이 필요한 것으로 판단된다.

3.4 작업용표준물질에 대한 시료의 황안정동위원소 SO2 (32S16O16O+)의 피크높이비

δ34S값의 신뢰범위를 신호세기로 설정하기 위해 표 4의 시료와 작업용 표준물질의 황안정동위원소 SO2 (32S16O16O+) 피크높이를 그림으로 도식화하였다(그림 5). 그림 5에서 δ34S값이 (인증값 ± 2σ) 범위에 존재하는 시료 2번 ~ 21번은 피크높이가 0.672 nA ~ 17.030 nA 이며, δ34S값이 (인증값 ± 1σ) 범위에 존재하는 시료 3번 ~ 17번은 피크높이가 1.335 nA ~ 14.402 nA로 타나냈다. 작업용표준물질의 평균 피크높이는 5.074 nA이다. 그러나 Kim이 제시하였던 작업용표준물질인 CO2와 N2의 피크높이는 일정한데 반해 본 연구에서 보여주는 작업용표준물질인 SO2는 상대적으로 피크높이가 일정하지 않았다(Kim et al., 2012, 2013). 작업용표준물질에 대한 시료의 피크높이비는 각각 13.290%(시료 2번), 25.027% (시료 3번), 264.785%(시료 17번), 326.084%(시료 21번)로 산출되었다. 따라서 측정 δ34S값이 (인증값 ± 1σ)범위가 되는 크로마토그래프 피크높이비(%)는 25.027% ~ 264.785% 범위이므로 황함량이 47.644 μg ~ 246.669 μg 범위가 되도록 분석물질의 시료량을 조절할 것을 제안한다(표 4).

Fig. 5.

Peak height(32S16O16O+) of each sample and working standard.


4. 결 론

동위원소질량분석기(IRMS)로 측정한 δ34S값이 높은 정확도와 정밀도를 나타내는 최적의 시료 사용량을 제안하고자 본 연구를 수행하였다. 신뢰할 수 있는 결과값을 산출하기 위해 고려해야 할 인자로는 황안정동위원소비의 정확도, 정밀도, SO2 (32S16O16O+)의 피크높이(또는 작업용 표준물질에 대한 시료의 피크높이비) 등이 있다.

황안정동위원소비값은 연속분석방법과 peak center작업을 수행한 비연속분석방법으로 비교하였다. δ34S값의 (인증값 ± 1σ) 범위에서 시료를 연속으로 분석한 경우 정밀도가 0.139‰로 기록되었으며, 매 10개의 시료마다 peak center를 실시한 비연속적 분석에서는 그 값이 0.188‰로 기록되어 모두 비슷한 정밀도를 보여주었다. 그러나 δ34S값의 정확도는 두 방법에서 차이를 보였다. 연속분석의 경우 δ34S값이 (인증값 ± 1σ) 범위에 해당되는 시료량은 21.883 μg ~ 151.104 μg인데 반해, 비연속적으로 분석한 경우 시료량은 47.644 μg ~ 246.669 μg로서 더 넓은 시료량 범위에서 신뢰성 있는 δ34S값을 얻을 수 있었다. 이에 ion beam의 감도를 높게 유지시키기 위하여 분석중에 주기적으로 peak center를 수행할 것을 제안한다.

황 함량이 약 350 μg 이상에서는 연속분석방법과 비연속분석방법 모두에서 급격한 분별 현상이 일어났다. 이는 주어진 분석 조건에서 과량의 시료가 SO2로 전환되기 어렵기 때문으로 예상된다. 이에, Yanagisawa and Sakal (1983)는 분석시료에 V2O5-SiO2를 적절히 혼합하여 안정한 SO2 가스를 생성시키는 방법을 제시하였다. V2O5-SiO2를 혼합시켜 과량의 시료에서도 δ34S값이 일정하게 유지되고 메모리효과가 감소되는지를 확인하기 위한 추가 연구가 필요할 것으로 판단된다.

References

  • G.V. Barros,, L.A. Martinelli,, T.M.O. Novais,, J.P.H.B. Ometto,, G.M Zuppi,, Stable isotopes of bulk organic matter to trace carbon and nitrogen dynamics in an estuarine ecosystem in Babitonga Bay (Santa Catarina, Brazil), Science of the Total Environment, (2010), 408, p2226-2232. [https://doi.org/10.1016/j.scitotenv.2010.01.060]
  • B Fry,, Coupled N, C and S stable isotope measurement using a dual column gas chromatography system, Rapid Communications in mass spectrometry, (2007), 21, p750-756. [https://doi.org/10.1002/rcm.2892]
  • B. Fry,, S.R. Silva,, C. Kendall,, R.K Anderson,, Oxygen isotope corrections for online δ34S analysis, Rapid Communications in Mass Spectrometry, (2002), 16, p854-858. [https://doi.org/10.1002/rcm.651]
  • A. Glesemann,, H.-J. Jäger,, A.L. Norman,, H.R. Krouse,, W.A Brand,, On-line sulfur-isotope determination using an elemental analyzer coupled to a mass spectrometer, Analytical Chemistry, (1994), 66, p2816-2819.
  • N.V Grassineau,, High-precision EA-IRMS analysis of S and C isotopes in geological materials, Applied Geochemistry, (2006), 21, p756-765. [https://doi.org/10.1016/j.apgeochem.2006.02.015]
  • T. Hansen,, A. Burmeister,, U Sommer,, Simultaneous δ15N, δ13C and δ34S measurements of low biomass samples using a technically advanced high sensitivity elemental analyzer connected to an isotope ratio mass spectrometer, Rapid Communications in Mass Spectrometry, (2009), 23, p3387-3393. [https://doi.org/10.1002/rcm.4267]
  • M. Itoh,, Y. Takemon,, A. Makabe,, C. Yoshimizu,, A. Kuhzu,, N. Ohte,, D. Tumurskh,, I. Tayasu,, N. Yoshida,, T Nagata,, Evaluation of wastewater nitrogen transformation in a natural wetland (Ulaanbaatar, Mongolia) using dual-isotope analysis of nitrate, Science of the Total Environment, (2011), 409, p1530-1538. [https://doi.org/10.1016/j.scitotenv.2011.01.019]
  • S.D. Kelly,, M.J. Scotter,, R. Macarthur,, L. Castle,, M.J Dennis,, Survey of stable sulfur isotope ratios (34S/32S) of sulfite and sulfate in foods, Food Additives and Contaminants, (2002), 19, p1003-1009. [https://doi.org/10.1080/02652030210153587]
  • B.-K. Kim,, J.-Y. Hwang,, S.-U. Lee,, M.-S. Kim,, W.-S Lee,, The study on accuracy and precision of nitrogen isotope measurement using elemental analyzer-isotope ratio mass spectrometer (EA-IRMS), Journal of the Korean Society for Environmental Analysis, (2013), 16, p26-34, (in Korean with English abstract).
  • B.-K. Kim,, Y.-J. Nam,, W.-S. Lee,, J.-S. Han,, J.-Y Hwang,, The study on accuracy and precision of carbon isotope using elemental analyzer-isotope ratio mass spectrometer (EA-IRMS), Journal of the Korean Society for Environmental Analysis, (2012), 15, p245-255, (in Korean with English abstract).
  • V. Micić,, M.A. Kruge,, J. Köster,, T Hofmann,, Natural, anthropogenic and fossil organic matter in river sediments and suspended particulate matter: A multi-molecular marker approach, Science of the Total Environment, (2011), 409, p905-919. [https://doi.org/10.1016/j.scitotenv.2010.11.009]
  • B.J. Peterson,, R.W Howarth,, Sulfur, carbon, and nitrogen isotopes used to trace organic matter flow in the salt-marsh estuaries of Sapelo Island, Georgia, Limnology and Oceanography, (1987), 32, p1195-1213.
  • H.-P. Sieper,, H.-J. Kupka,, T. Williams,, A. Rossmann,, S. Rummel,, N. Tanz,, H.-L Schmidt,, A measuring system for the fast simultaneous isotope ratio and elemental analysis of carbon, hydrogen, nitrogen and sulfur in food commodities and other biological material, Rapid Communications in Mass Spectrometry, (2006), 20, p2521-2527. [https://doi.org/10.1002/rcm.2619]
  • S.A. Studley,, E.M. Ripley,, E.R. Elswick,, M.J. Dorais,, J. Fong,, D. Finkelstein,, L.M Pratt,, Analysis of sulfides in whole rock matrices by elemental analyzer continuous flow isotope ratio mass spectrometry, Chemical geology, (2002), 192, p141-148. [https://doi.org/10.1016/S0009-2541(02)00162-6]
  • F. Yanagisawa,, H Sakal,, Thermal decomposition of barium sulfate-vanadium pentaoxide-silica glass mixtures for preparation of sulfur dioxide in sulfur isotope ratio measurements, Analytical Chemistry, (1983), 55, p985-987. [https://doi.org/10.1021/ac00257a046]
  • M. Yun,, M.A. Wadleigh,, A Pye,, Direct measurement of sulphur isotopic composition in lichens by continuous flow-isotope ratio mass spectrometry, Chemical Geology, (2004), 204, p369-376. [https://doi.org/10.1016/j.chemgeo.2003.11.008]

Fig. 1.

Fig. 1.
Peak heights were measured successively in order of two blanks, fifteen samples of IAEA S-1, ten blanks, fourteen samples of MgSO4, seventeen blanks, sixteen samples of Na2SO3, fifteen blanks, fifteen samples of Na2SO4, and eight blanks.

Fig. 2.

Fig. 2.
Comparison of δ34S values measured under different sulfur contents of EMA-P1 with the certified value.

Fig. 3.

Fig. 3.
Sulfur isotopic composition under the range of 0‰ to -50‰of samples measured successively and samples measured after calibrating ion beams for focusing collector.

Fig. 4.

Fig. 4.
Sulfur contents measured by the elemental analyzer that adsorption column was set at 220℃ for 150 seconds in order to desorb SO2

Fig. 5.

Fig. 5.
Peak height(32S16O16O+) of each sample and working standard.

Table 1.

The isotopic composition of an IAEA international reference standard and a certified reference material.

Material (in‰) 13CV-PDB 18OV-SMOW 2HV-SMOW 34SV-CDT
IAEA S-1a -0.30
EMA-P1b -27.85 ± 0.12 +20.99 ± 0.72 -25.30 ± 5.10 -3.01 ± 0.54

Table 2.

Element contents of a certified reference material and a lab standard used for elemental analysis.

Material (in%) C O H S N
EMA-P1a 61.51 20.87 3.46 13.85
Sulfanilamideb 41.81 4.65 18.62 16.25

Table 3.

δ34S, standard deviation of δ34S and peak height ratio measured by the IRMS with different sulfur contents of EMA-P1(successive method)a

Sample number Sample weight (mg) Sulfur contentb (μg) δ34S (‰) SD (‰) Peak height ratioc (%)
1 0.158 21.883 -2.747 0.139d 19.594
2 0.176 24.376 -2.774 24.353
3 0.187 25.900 -2.750 24.773
4 0.188 26.038 -2.867 25.381
5 0.213 29.501 -2.766 31.179
6 0.233 32.271 -2.877 34.528
7 0.258 35.733 -2.934 40.396
8 0.261 36.149 -2.941 39.775
9 0.301 41.689 -3.030 42.188
10 0.354 49.029 -3.013 52.687
11 0.368 50.968 -2.972 59.176
12 0.392 54.292 -2.956 59.360
13 0.410 56.785 -2.958 69.799
14 0.435 60.248 -3.068 68.716
15 0.455 63.018 -3.001 78.445
16 0.475 65.788 -2.985 73.069
17 0.502 69.527 -2.985 87.665
18 0.505 69.943 -2.899 83.669
19 0.542 75.067 -2.850 94.456
20 0.561 77.699 -2.757 92.430
21 0.603 83.516 -2.735 105.894
22 0.604 83.654 -2.775 108.697
23 0.619 85.732 -2.713 103.359
24 0.632 87.532 -2.766 104.255
25 0.721 99.859 -2.566 114.987
26 0.732 101.382 -2.546 133.128
27 0.786 108.861 -2.399 132.519
28 0.792 109.692 -2.392 135.129
29 0.806 111.631 -2.426 207.785
30 0.836 115.786 -2.376 122.936
31 0.869 120.357 -2.493 127.466
32 0.884 122.434 -2.131 140.271
33 0.911 126.174 -2.201 158.618
34 0.932 129.082 -2.298 159.854
35 0.942 130.467 -2.323 157.404
36 0.973 134.761 -2.251 164.053
37 1.033 143.071 -2.235 188.676
38 1.082 149.857 -2.130 163.105
39 1.091 151.104 -1.950 173.139
40 1.093 151.381 -1.920 172.156
41 1.103 152.766 -1.776 191.421
42 1.136 157.336 -1.810 192.752
43 1.14 157.890 -1.810 193.216
44 1.148 158.998 -1.826 197.824
45 1.237 171.325 -1.643 228.187
46 1.247 172.710 -1.588 213.922
47 1.268 175.618 -1.611 204.677
48 1.271 176.034 -1.567 219.861
49 1.308 181.158 -1.492 239.550
50 1.311 181.574 -1.560 226.913
51 1.329 184.067 -1.485 224.207
52 1.362 188.637 -1.487 225.235
53 1.427 197.640 -1.433 251.601
54 1.445 200.133 -1.484 255.333
55 1.479 204.842 -1.496 246.842
56 1.486 205.811 -1.420 250.648
57 1.735 240.298 -1.294 264.453
58 1.743 241.406 -1.249 289.611
59 1.778 246.253 -1.231 309.434
60 1.785 247.223 -1.230 304.934
61 1.915 265.228 -1.153 323.635
62 1.935 267.998 -1.162 316.772
63 1.956 270.906 -1.186 334.412
64 1.964 272.014 -1.055 354.000
65 2.117 293.205 -0.989 339.677
66 2.146 297.221 -0.952 365.621
67 2.155 298.468 -0.933 377.711
68 2.188 303.038 -0.860 359.280
69 2.310 319.935 -0.951 359.357
70 2.338 323.813 -0.855 404.492
71 2.342 324.367 -0.779 373.558
72 2.391 331.154 -0.609 389.842
73 2.537 351.375 -2.514 399.944
74 2.559 354.422 -6.363 412.622
75 2.574 356.499 -10.147 419.829
76 2.588 358.438 -12.930 424.779
77 2.748 380.598 -24.123 448.363
78 2.753 381.291 -21.069 438.406
79 2.756 381.706 -26.664 454.294
80 2.758 381.983 -25.199 449.792
81 2.934 406.359 -35.570 483.441
82 2.940 407.190 -33.636 473.493
83 2.941 407.329 -35.507 476.879
84 2.996 414.946 -39.475 487.737
85 3.125 432.813 -46.899 512.782
86 3.153 436.691 -46.889 504.695
87 3.167 438.630 -44.367 502.031
88 3.176 439.876 -46.393 507.323

Table 4.

δ34S measured after calibrating ion beams, 32S16O16O+(m/z=64) and 34S16O16O+(m/z=66), standard deviation and peak height ratio measured by the IRMS with different sulfur contents of EMA-P1(non successive method)a.

Sample number Sample
weight(mg)
Sulfur contentb
(μg)
δ34S(‰) SD(‰) Peak height
ratioc(%)
1 0.166 22.991 -1.833 57.107
2 0.201 27.839 -1.994 13.290
3 0.344 47.644 -2.891 0.188d 25.027
4 0.419 58.032 -2.535 35.634
5 0.572 79.222 -2.707 59.469
6 0.625 86.563 -2.564 14.594
7 0.750 103.875 -2.910 70.881
8 0.800 110.800 -3.058 88.547
9 0.942 130.467 -2.797 179.015
10 1.084 150.134 -3.029 138.868
11 1.183 163.846 -2.990 188.652
12 1.223 169.386 -2.863 184.135
13 1.300 180.050 -2.783 182.674
14 1.419 196.532 -2.723 201.170
15 1.502 208.027 -2.612 240.579
16 1.669 231.157 -2.485 258.153
17 1.781 246.669 -2.558 264.785
18 1.861 257.749 -2.336 274.786
19 2.070 286.695 -2.225 341.320
20 2.126 294.451 -2.229 352.539
21 2.273 314.811 -1.993 326.084
22 2.362 327.137 -1.839 383.223
23 2.408 333.508 -1.708 395.402
24 2.511 347.774 -1.465 400.560
25 2.672 370.072 -5.978 401.864
26 2.742 379.767 -23.198 463.390
27 2.838 393.063 -28.064 477.338
28 2.949 408.437 -34.540 453.934
29 3.132 433.782 -44.710 517.317
