스노우팩에서 인공강우실험에 의한 배출수의 화학적인 분리

1. 서 론

물의 순환(water cycle 또는 hydrological cycle)에서 극지역 및 산악지역에 분포하는 눈의 중요성은 최근의 기후변화(climate change)에 대한 관심으로 인해 새롭게 부각되고 있다(Lee et al., 2010a; Park et al., 2010; Lee, 2014). 물의 순환에서 지표면의 온도변화로 인해 가장 영향을 많이 받는 지역은 지표면이 눈 또는 얼음으로 덮혀 있는 극지역(polar region) 또는 산악지역(alpine region)이다. 이는 고체상인 눈과 얼음에서 액체상인 물로 전환하는 과정이 에너지 함수이며, 지표면이 무엇으로 덮혀 있는가에 영향을 받는 알베도(albedo)에 직접적으로 영향을 받기 때문이다(Lee et al., 2015). 한반도가 위치한 중위도 지역에서는 산악지역에 분포하고 있는 눈이 겨울철과 봄철의 수자원(water resources)의 관리에 매우 중요한 역할을 할 수 있다(Williams et al., 1991). 특히, 겨울동안 쌓여 있던 눈은 봄철에 한꺼번에 녹아 내리면서 수계(watershed 또는 catchment)에 홍수로 인해 큰 영향을 미치기도 한다(Singh et al., 1997). 눈은 겨울동안 낮은 기온을 막아주는 절연체 기능을 하고 있으며, 봄철에 눈이 녹아 생태계 및 수계로 물과 눈 속에 있던 이온들이 이동하게 된다(Lee, 2014).

겨울이 지나 봄철에 눈이 한꺼번에 녹는 과정에서 강우가 동반(rain-on-snow, ROS)되면, 눈 표면에 태양에너지에 의한 복사열이외에 추가적인 에너지가 공급되게 된다(Lee and Ko, 2011). 이러한 추가적인 에너지는 눈의 변성작용(snow metamorphism)과 눈의 융해작용을 촉진시킨다. 이는 우기(rainy season)가 겨울인 많은 지역에서 봄철이 되었을 때, 눈이 한꺼번에 녹으면서 홍수를 발생시키는 주요 원인이 된다(Singh et al., 1997). ROS와 태양복사에너지에 의해 생긴 눈 녹은 물, 즉 융설(meltwater)은 눈 속을 통과하여 (1) 눈 속에 저장될 수 있으며, (2) 하천으로의 지표면 유출을 증가시킬 수 있으며, (3) 토양층을 통과하여 지하수로 합류될 수 있다. 눈 속을 통과하는 물의 분포 또는 속도는 눈 속의 온도, 눈의 성숙도(ripeness), 눈의 입자크기(grain size) 및 눈의 수직적인 밀도분포에 의해 결정될 수 있다(Colbeck 1972; Singh et al., 1997). 왜냐하면, 새로운 눈(new snow)은 오래된 눈(ripen snow)보다 물을 더 함유할 수 있기 때문이다(Colbeck, 1972). 또한, ROS에 의한 물은 눈이 녹은 물에 비해서 눈 속에서의 속도가 빠른 것으로 알려져 있다.

동위원소 수문분리법(isotopic hydrograph separation)은 Dinçer et al. (1970)에 의해 처음으로 제안되었으며 Sklash and Farvolden (1979)에 의해 발전되어 많은 연구에서 사용되고 발전되어 왔다(Taylor et al., 2001). Sklash and Farvolden (1979)은 하천이 지하수와 강우의 두 성분(two component mixing model)으로 이루어져 있으며, 하천에 기여하는 두 성분(강우 또는 융설과 지하수)의 안정동위원소 조성 또는 비활성추적자의 농도를 알고 있어야 한다는 가정을 바탕으로 수문분리법을 수행하였다. 전통적으로는 강우(새로운 물, new water)와 지하수(오래된 물, old water)의 산소동위원소(¹⁸O/¹⁶O, δ¹⁸O)의 조성 차이를 이용하여 두 성분이 하천에 미치는 영향을 연구하였다(Generexu, 1998). 최근에 이르러 분석기술의 발전(H-device 및 레이저 분광법)으로 인한 수소 동위원소의 분석이 용이해 지면서 많은 연구에서 수소동위원소가 이용되고 있다(Lee et al., 2010b).

수계의 눈이 녹아 융설이 지하수와 함께 하천을 충진시키는 시기에 눈이 지하수와 비교하여 얼마만큼 하천에 기여하는 가를 알기 위하여 전통적으로 수문분리법을 이용하여 왔다(Taylor et al., 2001). 스노우팩(snowpack)에서 눈이 녹아 유출되는 성분을 새로운 물로 지하수를 오래된 물로 가정하고 새로운 물과 오래된 물의 추적자의 농도 및 동위원소비율을 이용하였다. 지역별로 차이는 있지만, 눈이 녹는 지역에서는 지하수가 융설에 비해 하천에 많은 기여를 하며, 융설은 주로 지하수의 수위를 높이는 역할을 한다. 하지만, ROS가 발생하면, 융설이 눈의 기저부(snowpack bottom)에 도달하는 시간(timing)과 양(magnitude)이 달라지게 된다. 이는 또한, 눈 속에 ROS가 있기 전에 얼마만큼의 물을 함유하고 있었느냐에 의해서도 달라지게 된다. 따라서, 본 연구의 목적은 인공강우실험(artificial rain-on-snow experiment)에 수문분리법을 적용하여 인공강우와 실험이전의 눈 속의 물을 분리하는 것이다. 인공강우를 새로운 물로, ROS가 있기 전의 물을 오래된 물로 규정하여 수문분리법을 수행하였다.

2. 연구지역 및 연구방법

2.2 인공강우실험

연구부지인 CSSL에서 2002-2003년 겨울기간(2002년 11월 1일부터 2003년 5월 31일까지) 동안에 실시한 인공강우실험에 대한 연구결과는 Lee et al. (2008) 및 Lee et al. (2010b)에 자세히 소개되어 있다. 이전 연구에서는 대기에서 유도된 용질(solute)과 물안정동위원소가 눈 속에서 어떤 거동을 보이는가에 대한 연구가 초점이었으나, 본 연구에서는 이러한 인공강우실험을 이용하여 강우가 발생하였을 때 눈 속에 있던 물과 강우에 의한 물을 분리하기 위한 연구를 수행하였다. 표 1에는 본 연구에서 필요한 제반사항을 요약하였다(Feng et al., 2001; Lee et al., 2008, 2010b). 이러한 목적을 위해 인공강우에 의해 스노우팩 속에 얼마만큼의 물이 있었는가를 알기 위해, 2003년 4월 5일과 8일에 두 차례 인공강우실험을 수행한 연구결과를 사용하였으며 본 연구를 위해 필요한 정보는 다음과 같다. 겨울기간동안 내린 총 강수의 양은 1454 mm이며, 이 중에서 74%가 눈이였다. 실험을 시작하기 직전의 눈의 높이는 210 cm이었으며, 인공강우실험동안 기온은 -5℃에서 12℃ 였다. 4월 5, 6, 12, 13일은 하루종일 0℃ 이하의 기온을 보였다. 따라서, 자연적으로 발생하는 융설의 양은 복사에너지의 양과 온도를 고려하여 계산하였다(Lee et al., 2008; Lee and Ko, 2011).

Table 1.

Experimental conditions from the previous works.

두 개의 스프링클러(sprinkler)를 스노우 팬의 양쪽, 즉 6 m가 떨어지게 설치하여 인공강우를 스노우 팬의 넓이보다 2배 정도 넓게 눈 위에 뿌렸다. 눈을 파서 인공탱크를 만들어 수돗물을 공급하여 눈 위에 뿌릴 수 있도록 만들었으며, 인공탱크의 바닥은 플라스틱 재질의 종이를 바닥에 덮개로 사용하였다. Lee et al. (2008)에서는 비활성추적자(conservative tracer)로 F^-와 Br^-를 각각의 인공강우실험에 사용하였지만 본 연구에서는 두 번째에 사용된 브롬이온의 결과를 이용하였다. 인공탱크 속의 물의 온도는 1℃ 였으며, 실제 눈 표면에 뿌려지는 물의 온도는 이보다 더 낮았을 것이라고 추정할 수 있다. 인공탱크 속의 물은 전혀 얼지 않은 것으로 관찰되었다.

20개의 컵을 눈 표면에 설치하여 단위시간당 눈에 뿌려지는 인공강우의 양을 질량으로 측정하여 평균을 구하였다. 인공강우실험이 끝난 후에 컵의 질량을 측정하고 이의 평균을 구하였다. 첫 번째 인공강우실험은 4월 5일 오후에 시행되었으며, 5.1시간 동안 지속되었으며 눈 위에 뿌려진 물의 양은 157 ± 15 mm (1σ) 이었다. 두 번째 인공강우실험은 4월 8일 오전에 시작하였으며, 5.5시간동안 지속되었으며 인공강수량은 145 ± 8.5 mm 였다. 인공강우실험기간동안은 자연적인 눈은 내리지 않았으나, 4월 12일과 13일에 10 cm 정도의 눈이 내렸다. 두 번의 인공강우가 자연강우 또는 강설보다는 양(magnitude)과 강도(intensity)의 측면에서 높게 설계되었으며, 이는 이 지역의 하루 최대치에 해당된다(Lee et al., 2010b). 눈 위에 물과 함께 뿌려진 추적자인 브롬이온의 농도는 14.6 mg/L였으며, 인공강우의 추적자 농도는 이 농도로 가정하였다.

인공강우실험 이전의 스노우팩의 물리적, 화학적 성질을 파악하기 위하여, 팬 근처에 스노우핏(snowpit)을 한 군데 파서, 표면에서 바닥까지의 눈의 온도, 밀도, 눈 속에 있는 물의 양을 측정하였다. 스노우핏에서의 눈 시료는 채취 이후 미리 세척된 바틀(bottle)에 담아 분석이 수행되기 전까지 냉동실에 보관되었다. 융설은 발생되는 물의 양을 계산하여 시기별로 다르게 채취하였다. 음이온분석은 이온크로마토그래피(IC)를 이용하여 분석하였으며, 정밀도는 2% 내외였다.

3. 연구결과 및 토의

인공강우실험 결과를 그림 1에 나타내었다. Lee and Ko (2011)에서 제시한 융설계산기법을 이용하여 자연적으로 발생하는 융설의 양을 계산하여 그림 1a에 제시하였다. 일반적으로 눈이 녹기 시작하면 얼음 혹은 눈에서 물로 상이 변화될 때 에너지를 필요로 하게 된다. 이 때 필요한 에너지는 눈에 흡수된 단파 또는 장파 에너지 및 헌열(sensible heat)이 있다. 눈을 녹이는 데 필요한 총에너지는 언급된 에너지의 합으로 설명할 수 있다. 만약 눈 속의 온도가 빙점 이하로 내려가게 되면 언급된 에너지가 사용되어야 하므로 예상되는 융설의 양은 적어질 수 있다. 인공강우의 양과 시기가 그림 1a에 제시되어 있다. 그림 1b와 1c는 인공강우로 인한 눈의 기저부에서의 융설의 양의 변화와 추적자(tracer)로 사용된 브롬이온(bromide)의 농도변화를 나타낸 것이다. 인공강우의 영향이 융설의 양의 변화와 브롬이온의 농도변화에서 확실히 보이고 있으며, 자연적으로 눈이 녹으면서 융설의 양 및 추적자의 농도변화도 잘 보이고 있다. 두 번의 인공강우 실험 중에서 본 연구에서는 두 번째에 수행된 실험에서의 브롬이온의 결과값을 사용하였다. 두 번의 인공강우 실험 중에서 첫 번째는 추적자(55%) 및 배출수(48%)를 눈의 기저부에서 회수하지 못하였다(Lee et al., 2008). 이는 눈 속에서 물이 아래로 흐르지 못하고 아이스렌즈(ice lense)등으로 인해 옆으로 흘러 회수율이 높지 못한 것으로 해석하였다. 따라서, 추적자(101%) 및 배출수(95%)의 회수율이 높은 두 번째 인공강우 실험을 이용하여 수문분리법을 적용하였다.

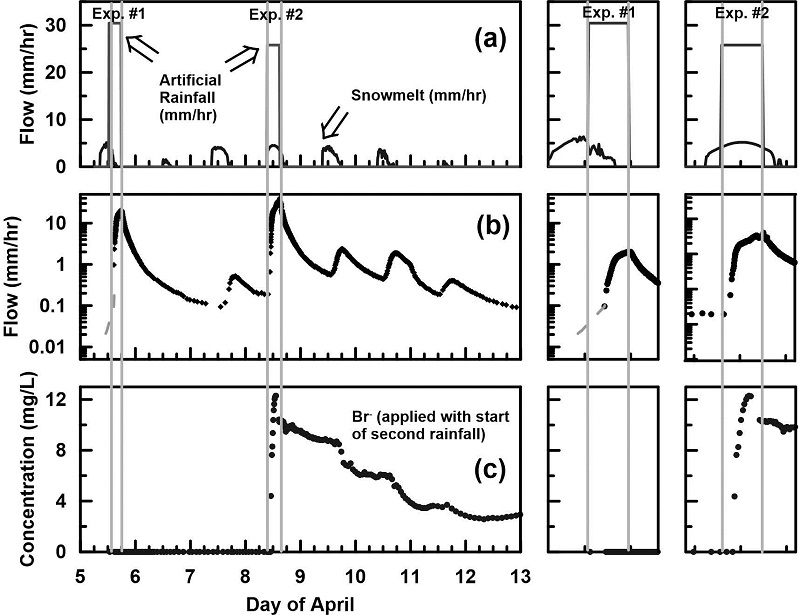

Fig. 1.

Experimental observations from the two artificial rain-on-snow events. (a) Water input, including artificial rainstorms and calculated natural meltwater rates. (b) Water output. (c) Bromide concentrations from the base of the snowpack. Experimental data were from both Lee et al. (2008) and Lee et al. (2010b).

인공강우실험 이후 스노우팩 내의 물성변화 및 추적자의 농도변화를 그림 2와 3에 제시하였다. 인공강우실험 이후 스노우팩 내의 밀도 및 물의 함량(water content)이 전체적으로 증가하였으며, 밀도의 변화보다는 물의 함량이 전체적으로 급격한 변화를 보여 주었다(그림 2). 그림 3에서는 두 번째 인공강우 실험이후 스노우팩 내에서의 브롬이온의 변화를 보여 주고 있는데, 인공강우 실험이전에는 브롬이온이 전혀 검출되지 않았다. 따라서, 수문분리법을 수행할 때 오래된 물(old water)에 해당되는 눈 속의 물과 눈이 녹아서 발생하는 물의 농도는 0.0 mg/L으로 가정하였다.

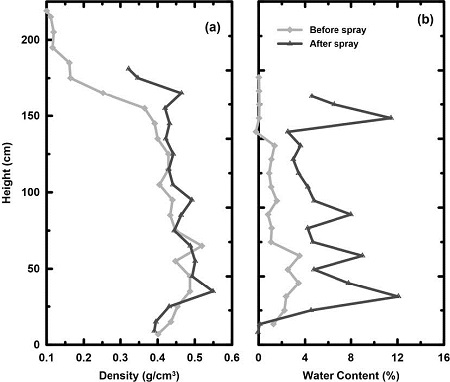

Fig. 2.

The variations of density and water content before (shaded solid line) and after (black solid line) the second rain-on-snow storm. The snowpits were dug on 5 April (before the storm) and 9 April (after the storm) 2003.

Fig. 3.

Variations of chemical compositions of the snowpack collected before and after the second storm (before: grey solid line; after: black solid line).

식 1, 2, 3을 이용하여 인공강우실험 이후 눈의 기저부에서 측정한 유량에서 인공강우가 차지하는 비율을 계산하여 그림 4에 제시하였다. 두 번째 인공강우 실험 이후 인공강우의 영향이 급격히 증가하여 8.55일에 최댓값 84%의 물이 인공강우에 의한 것으로 계산되었다. 그림 4에서 각각의 점들은 새로운 물의 기여도를 나타낸 것이며, 새로운 물(x)과 오래된 물의 값의 합은 1이므로 오래된 물은 최솟값이 16%임을 알 수 있다(오래된 물의 영향은 1-x). 그 이후로 인공강우(새로운 물)의 영향은 점차 줄어 들면서, 오래된 물의 영향이 점차 커지는 것을 알 수 있다. 오래된 물의 영향은 눈 표면에서 눈이 녹을 때마다 증가하는 것을 알 수 있다(그림 1 참조). 최댓값까지 이르는 현상은 눈 속에서 인공강우에 의한 물이 눈 속의 채널(channel) 또는 선택적 유동(preferential flow)을 통해 눈의 기저부까지 도달하는 것을 알 수 있다. 이는 Lee et al. (2008)에서 용질의 이동에 관해 논의한 것과 일치하는 결과이다. 눈의 용융(melting)에 의해서 발생되는 물은 본 연구의 가정에 의하면 오래된 물로 규정될 수 있다. 눈 속의 브롬이온이 없다고 가정하였기 때문에 눈이 녹을 때마다 오래된 물의 기여도가 증가함을 알 수 있다. 본 연구에서는 추적자 하나를 이용한 이성분계(two component) 수문분리를 수행하였기 때문에 새로운 물과 오래된 물, 즉 인공강우와 그 이외의 물로 나뉘어 진다. 따라서, 자연적으로 발생하는 융설을 다른 하나의 성분으로 고려하여 눈 속에 인공강우 이전에 존재하던 물과 분리하기 위해서는 삼성분계 이상의 수문분리를 적용하여야 하며, 이를 위해서는 다른 추적자의 적용 및 분석이 요구된다.

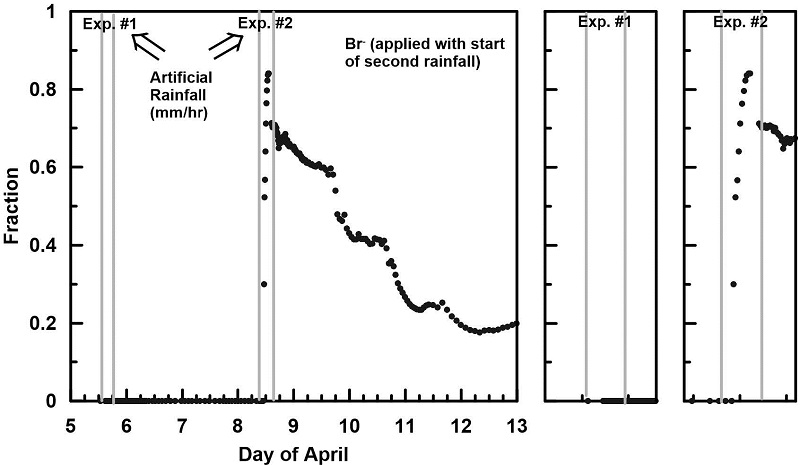

Fig. 4.

Fractions of new water (artificial rainstorm) component using Br- concentrations during the study period.

실제적으로 얼마만큼의 물이 눈의 기저부로 도착하였는지를 알기 위하여, 그림 4에서 계산한 기여도를 그림 1b의 기저부에서 측정된 융설의 배출량(discharge)에 적용하였다. 두 번째 인공강우실험을 실시한 후 14일까지 배출된 총 물의 양은 4153 L이고 이 중에서 인공강우에 의해 배출된 양은 2626 L (63%)이며, 나머지는 눈 속에 이전 실험에 의해 존재했던 물과 눈 표면에서 녹은 융설의 합으로 나타낼 수 있다. 자연적으로 발생된 융설과 이전 강우실험으로 침투된 물은 다른 성분이지만 화학적으로 동일한 성분을 가지고 있기 때문에 본 연구의 수문분리에서는 분리가 되지 않았다. 앞으로 수문분리를 위한 눈에서의 추적자 실험을 한다면, 이러한 것을 고려한 추적자 선정이 필요할 것으로 판단된다.

Fig. 5.

Chemical separation of hydrograph generated by the artificial rainstorms. Observations of outflow were from Lee et al. (2008). The method was applied to the second storm.

4. 결론 및 제언

봄철에 눈에 의해 수계가 충진되는 지역에서 강우에 의한 영향과 오래된 물(눈 속에 들어 있는 물, 눈 녹은 물)의 기여도를 계산하기 위하여 Lee et al. (2008)과 Lee et al. (2010b)에서 수행한 인공강우실험의 결과를 이용하여 두 성분을 분리하였다. 두 번의 인공강우실험 중 추적자(브롬이온) 및 배출수의 회수율이 높은 두 번째 인공강우실험을 이용하여 인공강우의 추적자 농도와 눈의 농도차이를 이용한 수문분리를 수행하였다. 인공강우 실험이후에는 새로운 물, 즉 인공강우가 최대 84%에 이를 만큼 대부분을 차지하였으나, 시간이 지날수록 눈 표면에서 자연적인 융설이 발생하면서 인공강우의 기여율은 줄어 들었다. 자연적으로 발생된 융설과 눈 속에 이전에 존재하던 물과의 분리를 위해서는 새로운 추적자가 요구된다(3성분계 수문분리법). 연구기간동안 총배출량(4153 L) 중에서 인공강우와 오래된 물은 각각 63%, 37%씩 차지하였다.

전 세계적으로 기후변화, 생태변화, 수자원확보 측면에서 눈이 물의 순환(water cycle)에 미치는 영향에 대한 연구가 활발히 진행 중에 있다. 국내에서는 아직 겨울철에 내린 눈이 수계에 어떠한 영향을 미치는 가에 대한 연구가 거의 진행되고 있지 않은 상황이다. 먼저, 겨울철에 눈이 내리는 지역에서 눈의 시공간적인 분포에 대한 이해가 필요하며, 이후 이러한 눈이 녹아 수계로 어떻게 이동하는 지에 대한 연구가 필요할 것이다. 눈과 이로부터 발생하는 융설의 발생기작과 유동, 그리고 융설에 포함된 이온들이 수계 및 생태계에 어떠한 영향을 미치는가에 대한 연구가 시작되어야 할 것으로 판단된다.

Acknowledgments

이 연구는 극지연구소의 “국내 학·연 극지진흥 프로그램(Polar Academic Program, PAP)”과 “장보고기지 주변 빙권변화 진단, 원인규명 및 예측(PM15020)”과제의 일환으로 이루어졌습니다.

References

• Colbeck, S.C., (1972), A theory of water percolation in snow, Journal of Glaciology, 11, p369-385.
• Dinçer, T., Payne, B.R., Florkowski, T., Martinec, J., and Tongiorgi, E., (1970), Snowmelt runoff from measurements of tritium and oxygen-18, Water Resources Research, 6, p110-124. [https://doi.org/10.1029/WR006i001p00110]
• Feng, X., Kirchner, J.W., Renshaw, C.E., Osterhuber, R.S., Klaue, B., and Taylor, S., (2001), A study of solute transport mechanisms using rare earth element tracers and artificial rainstorms on snow, Water Resources Research, 37, p1425-1435. [https://doi.org/10.1029/2000WR900376]
• Genereux, D., (1998), Quantifying uncertainty in tracer-based hydrograph separation, Water Resources Research, 34, p915-919. [https://doi.org/10.1029/98WR00010]
• Lee, J.H., (2014), A review on stable isotopic variations of a seasonal snowpack and meltwater, Journal of the Geological Society of Korea, 50, p671-679, (in Korean with English abstract). [https://doi.org/10.14770/jgsk.2014.50.5.671]
• Lee, J.H., Feng, X., Faiia, A., Posmentier, E., Kirchner, J., Osterhuber, R., and Taylor, S., (2010a), Isotopic evolution of a seasonal snowcover and its melt by isotopic exchange between liquid water and ice, Chemical geology, 270. [https://doi.org/10.1016/j.chemgeo.2009.11.011]
• Lee, J.H., Feng, X., Posmentier, E., Faiia, A., Osterhuber, R., and Kirchner, J., (2008), Modeling of solute transport in snow using conservative tracers and artificial rain-on-snow experiments, Water Resources Research, 44, W02411. [https://doi.org/10.1029/2006WR005477]
• Lee, J.H., Feng, X., Posmentier, E., Faiia, A., Osterhuber, R., and Kirchner, J., (2010b), Isotopic evolution of snowmelt: A new model incorporating mobile and immobile water, Water Resources Research, 46. [https://doi.org/10.1029/2009wr008306]
• Lee, J.H., Han, Y.C., Ham, J.Y., and Na, U.S., (2015), A study of stable isotopic variations of Antarctic snow by albedo differences, Ocean and Polar Research, 37, p141-147. [https://doi.org/10.4217/OPR.2015.37.2.141]
• Lee, J.H., and Ko, K.S., (2011), An energy budget algorithm for a snowpack-snowmelt calculation, Journal of Soil and Groundwater Environment, 16, p82-89, (in Korean with English abstract). [https://doi.org/10.7857/JSGE.2011.16.5.082]
• Park, Y.Y., Lee, J.Y., Choi, H.M., and Lim, H.S., (2010), A review of researches on groundwater in permafrost regions, Journal of the Geological Society of Korea, 46, p429-437, (in Korean).
• Singh, P., Spitzbart, G., Hübl, H., and Weinmeister, H.W., (1997), Hydrological response of snowpack under rainon-snow events: a field study, Journal of Hydrology, 202, p1-20. [https://doi.org/10.1016/S0022-1694(97)00004-8]
• Sklash, M.G., and Farvolden, R.N., (1979), The role of groundwater in storm runoff, Journal of Hydrology, 43, p45-65. [https://doi.org/10.1016/0022-1694(79)90164-1]
• Taylor, S., Feng, X., Kirchner, J., Osterhuber, R., Klaue, B., and Renshaw, C., (2001), Isotopic evolution of as seasonal snowpack and its melt, Water Resources Research, 37, p759-769. [https://doi.org/10.1029/2000WR900341]
• Williams, M., Bales, R., Brown, A., and Melack, J., (1991), Fluxes and transformations of nitrogen in a high-elevation catchment, Sierra Nevada, Biogechemistry, 28, p1-31. [https://doi.org/10.1007/BF02178059]
