한반도 남동부 마이오세 장기분지 내 CO₂ 지중저장 가능성 평가를 위한 지질구조/퇴적학 연구

1. 서 언

2005년 교토의정서 체결 이후 지구온난화 해결방안 마련을 위한 전 세계적인 노력이 계속되고 있다. 이러한 노력의 일환으로 우리나라 또한 2008년과 2009년의 G8 확대 정상회의를 통해 2020년 배출전망치(BAU, Business As Usual) 대비 30% 수준의 자발적인 감축목표와 시나리오를 공표하였다. 우리나라는 현재 교토의정서에 명시된 의무감축국은 아니지만, 2011년 기준으로 경제협력개발기구(OECD: Organization for Economic Cooperation and Development) 가입국 중 7위의 CO₂ 배출국가(OECDiLibrary, 2014)로 추후 의무감축 대상이 될 가능성이 높다. 이를 대비하기 위해서는 전 세계적으로 CO₂ 감축의 효과적 기술로 평가(IPCC, 2005; IEA, 2008a, 2008b)되는 CO₂포집과 저장(CCS: Carbonate Capture and Storage)기술의 도입이 필요하다. 그 중 저장기술은 해양저장, 광물탄산염화, 지중저장 등으로 구분되는데(IPCC, 2005), 해양저장은 해저에 주입된 CO₂가 생태계 문제를 야기할 수 있으며, 광물탄산염화는 화학반응을 위한 에너지 비용이 높고 탄산염 광물의 처리로 인한 새로운 환경문제를 유발할 수 있다. 한편 지중저장의 경우, 포집된 CO₂를 육상이나 해저의 지하심부에 존재하는 다공성 암석 내에 주입하여 지구대기와의 접촉을 차단하는 방법이다. CO₂ 지중저장을 위해서는 석유배태조건과 유사하게 공극의 연결성이 충분히 높은 저장암(reservoir)과 그 상부에 유체가 거의 통과하기 힘든 낮은 투수율을 가지는 덮개암(cap rock)이 존재하여야 한다. 이러한 일련의 조합을 트랩(trap)이라 하며, 부력을 가진 유체가 저장암과 덮개암의 경계를 따라 지표 근처까지 이동되는 것을 방지하기 위해 습곡 또는 단층과 같은 지하구조를 활용하는 구조트랩(structural trap)과 저장암이 하성퇴적물 또는 데브리 팬(debris fan)과 같은 렌즈 또는 쐐기형 기하를 이루고 있어 양 측면이 모두 덮개암에 의해 차단된 층서트랩(stratigraphic trap)이 주로 활용된다(Hester and Harrison, 2010). 전 세계적으로 CO₂ 지중저장 실증사업이 실시되고 있는 곳의 지질학적 조건(저장암과 덮개암의 공극률과 투수율, 심도, 두께, 염도, 지온, 지압 조건 등)은 다양하며, 대표적인 실증사업으로 노르웨이의 슬라이프너(Sleipner), 스노흐비트(Snϕhvit), 알제리의 인살라(In Salah), 캐나다의 웨이번(Weyburn) 등이 있다(표 1; Michael et al., 2010). CO₂가 지하심부에서 초임계 유체상태를 유지할 경우 거동이 느리고 주변 지중유체나 지층과 반응하여 용해·고착되므로 비용대비 많은 양의 CO₂를 안정적으로 저장할 수 있다(IEA, 2008a, 2008b; Park et al., 2009; Jang et al., 2012). 또한 원유·가스의 회수증진기술(EOR/EGR: Enhanced Oil/Gas Recovery)로도 활용 가능하다는 점에서 과학·기술 측면은 물론 경제·산업적으로도 가장 효과적인 기술로 평가되고 있다(IPCC, 2005; Viebahn et al., 2007; Bachu, 2008; Michael et al., 2010; GGGP, 2011; Lenzen, 2011; Civile et al., 2013; Hill et al., 2013).

우리나라의 경우에도 전 세계적 탄소배출 규제에 대한 대비책으로 저탄소 녹색성장 기본법을 시행하여 전략적으로 CO₂ 지중저장 기술개발에 투자하고 있다. 그동안 CO₂ 저장부지의 확보를 위해 주로 해상의 퇴적분지를 대상으로 탐색이 수행되었는데(예: 동해 가스전과 울릉분지 등; Jang et al., 2012), 이러한 해상저장소는 비용부담이 크기 때문에 우선적으로 육상에서의 소규모 실증사업을 통해 관련 기술을 점검하고 사업의 실용성 여부를 검증해 볼 필요가 있다. 비록 육상분지는 해저분지에 비해 잠재저장능력은 낮으나, CO₂가 배출되는 주요 생산시설과의 거리가 짧고 운송과 각종 시설의 설치·운용에 필요한 비용이 적다는 장점이 있다. 그동안 일부 육상 퇴적분지를 대상으로 부지 탐색을 시도하였으나, 백악기 경상분지의 경우 지하 심부에 놓인 사암층의 공극률과 투수율이 매우 낮으며, 마이오세 포항분지에서는 일부 유망 지역이 확인되나 도심화로 인한 한계점이 보고된 바 있다(Song et al., 2015). 따라서 이번 연구는 국내 육상 1만 톤급 CO₂ 지중저장 실증에 있어 필수조건인 유망 후보지 확보를 위해, 마이오세 장기분지를 대상으로 적절한 조건을 갖춘 유망 구조구역을 도출하고 잠재 저장층과 덮개층의 존재가능성을 평가하고자 하였다. 이를 위해 분지의 구조적 특징, 충전물의 층서 및 퇴적학적 특징과 더불어 대심도 시추결과를 종합적으로 고려하여 소규모 지괴로 분할하고 지하심부 구조를 예측하였다. 이번 연구결과는 추후 잠재 CO₂ 지중저장소의 저장능력과 안정성 평가를 위한 기본 자료로 활용될 것으로 판단된다.

Table 1.

Properties of operations injecting CO2 into saline aquifers (modified from Michael et al., 2010).

2. 지질학적 배경

신생대 올리고세 말부터 중기 마이오세 동안 동아시아 일원에는 일본열도가 유라시아대륙으로부터 분리되어 동해가 남북 내지 북북서-남남동 방향으로 활발하게 확장하는 사건이 발생하였으며(Lallemand and Jolivet, 1985; Jolivet et al., 1991, 1994; Jolivet and Tamaki, 1992; Son, 1998; Son et al., 2013)(그림 1a), 이로 인해 한반도 일원에 지속적인 우수향 전단력이 작동하여 동해안을 따라 다수의 퇴적분지가 형성되었다(Son and Kim, 1994; Son, 1998; Son et al., 2000, 2002, 2005, 2013; Cheon et al., 2012; Jung et al., 2012; Yoon et al., 2014). 이들 분지는 지리적 위치와 충전물의 특성에 근거하여 북으로부터 포항, 장기, 와읍, 어일, 하서, 정자, 울산분지 등으로 구분되는데, 오천단층계(Cheon et al., 2012) 남쪽의 분지들은 주로 전기 마이오세의 화산암류와 육성 퇴적암류로 충전된 반면, 북쪽의 포항분지는 중기 마이오세 초의 해성 퇴적물로 충전된 특성을 보인다(그림 1b). 그중 전기 마이오세 분지충전물은 일차 또는 이차 기원의 데사이트질~현무암질 화산물질을 다량 포함하며 이들과 함께 측방과 수직으로 퇴적상의 변화가 심한 쇄설성 퇴적물이 교호하는 복잡한 양상을 보여주고 있어 이들의 암층서적 분대에 관한 의견이 다양하다(Tateiwa, 1924; Yun et al., 1991; Yoon, 1992). 그러나 최근 한반도 남동부 일원의 분지들에 대한 세밀한 조사가 수행되어, 전기 마이오세 충전물은 조성 차이가 뚜렷하고 명확한 선후관계를 보이는 데사이트질과 현무암질 화산물질을 건층으로 활용하여 각각 하부의 범곡리층군과 상부의 장기층군으로 층서가 재정의 된 바 있다(Son, 1998; Son et al., 2000, 2005, 2013; Kim et al., 2005, 2011; Cheon et al., 2012; Jung et al., 2012; Shin et al., 2013; Yoon et al., 2014).

장기분지는 한반도 남동부에서 가장 큰 전기 마이오세 퇴적분지로, 행정구역상 포항시 남구의 장기면과 오천읍, 장기반도 일원에 걸쳐 위치한다(그림 1b). 분지의 명칭은 Lee et al. (1992)에 의해 처음 명명되었으나, 아직까지 분지의 경계와 정의가 명확히 밝혀지지 않은 상태이며 충전물의 층서 또한 단위지층의 정의와 선후관계에 있어 연구자에 따라 견해가 다양하다. Kim et al. (2011)은 이곳 충전물의 층서적 논란의 주 원인은 지층의 분대 기준이 명확하지 않은데 있음을 지적하고, 충전물 내에 포함된 데사이트질과 현무암질의 이원성 화산물질을 건층으로 활용하여 분지충전물의 암층서를 새로이 수립한 바 있다(그림 2). 즉, 장기면 영암리에서 성동리 일원에 걸쳐 분포하는 분지충전물은 하부로부터 범곡리층군의 장기역암과 성동리층 그리고 장기층군에 속하는 뇌성산현무암질암으로 세분하였다. 한편, 최하부의 장기역암이 대부분 조립질 쇄설성 퇴적물로 구성되고 최소 4매의 데사이트질 응회암과 입도가 낮은 쇄설성 퇴적물들로 교호되는 성동리층에 의해 두껍게 피복되고 있음은 분지 지하에 CO₂ 지중저장을 위한 층서트랩이 존재할 가능성을 암시한다.

한편, Bahk and Chough (1996)은 장기분지 남동부의 충전물에 대한 화산퇴적학적 연구를 통해 전기 마이오세 동안 지각의 지속적인 확장과 함께 활발한 화산활동에 따른 분출기와 휴지기가 교대되며 일련의 화산쇄설성과 쇄설성 퇴적물이 반복적으로 분지를 충전하였음을 보고하였다. 이후 Sohn et al. (2013)은 장기분지 남부 양포소분지의 화산퇴적학적 연구를 통해 당시 퇴적환경의 형성과 진화에 있어 빠른 분지침강과 급격한 화산물질의 공급이 중요하였음을 보고하였다. 충전물 중 현무암질 화산암류의 연대는 22.1~17.2 Ma (K/Ar: Kim et al., 1986; Jin et al., 1988; Lee et al., 1992)로 보고된 바 있다.

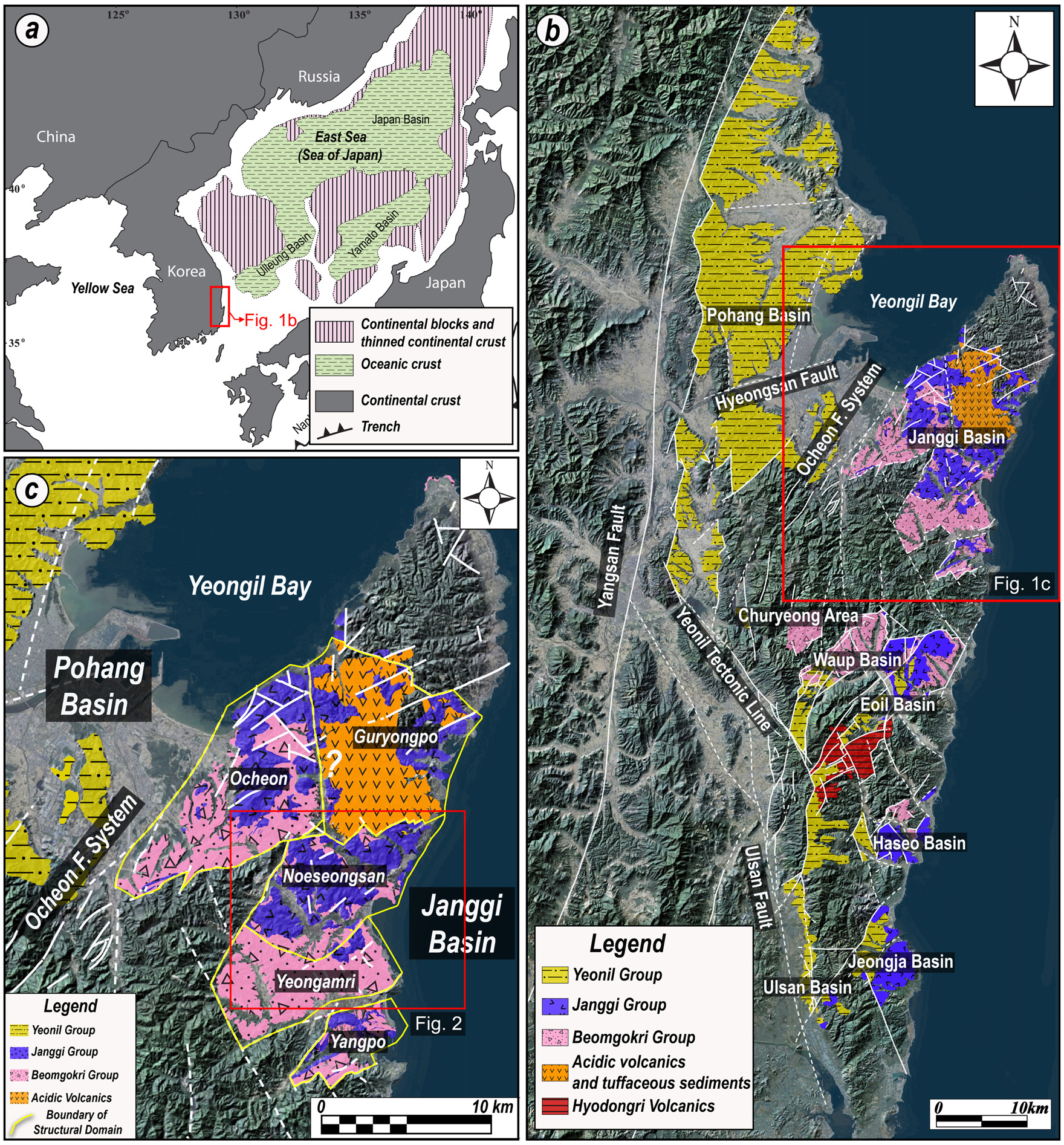

Fig. 1.

Tectonic and geological maps around the study area. (a) Simplified tectonic map of the East Sea (after Jolivet et al., 1991). (b) Landsat TM satellite image of the southeastern Korean Peninsula showing the distribution of the Miocene sedimentary basins and major faults (from Son et al., 2013). (c) Simplified geological map of the Early Miocene Janggi Basin with five structural domains classified based on stratal attitudes and relative chronology of the basin fills.

Fig. 2.

Detailed geological map and representative cross sections of the study area with the locality of drilling hole (JG-1) (modified and improved from Kim et al., 2011).

3. 분지의 구조구 분할

장기분지에 대한 기존 연구결과(Kim et al., 2011; Cheon et al., 2012; Jung et al., 2012)와 이번 연구에서 얻어진 자료들을 종합하여 충전물의 상대연령과 층리면자세를 근거로 5개의 구조구역으로 분지를 구분하였다. 즉, 북으로부터 구룡포, 오천, 뇌성산, 영암리지괴 그리고 기반암에 의해 장기분지 남단에 격리되어 나타나는 양포소분지로 구분하였다(그림 1c). 먼저 구룡포지괴의 경우, 다른 지괴들에 비해 보다 고기의 산성질 응회암 및 응회질 퇴적암에 의해 충전된다. 이 충전물은 야외에서 다시 용암류, 응회암 및 이와 교호하는 응회질 퇴적암으로 구성됨이 인지되나, 각 암상의 분포와 선후관계는 현재로선 명확하지 않다. 이 지괴는 대체로 북서로 경동된 다른 지괴들과는 달리 남쪽으로 경동되어 있다. 한편, 오천, 뇌성산, 영암리지괴와 양포소분지는 모두 구룡포지괴에 비해 보다 후기의 충전물로 채워졌으며, 서로 유사하게 최하부에 역질 내지 사질의 조립질 퇴적체가 분포하고 이들은 하위의 데사이트질 화산물질을 포함한 지층들과 상위의 현무암질 화산물질을 포함한 지층들로 피복된다(Kim et al., 2011; Cheon et al., 2012; Jung et al., 2012). 오천, 영암리지괴와 양포소분지의 남부는 모두 지층이 체계적으로 북서로 경사진 반면, 뇌성산지괴와 양포소분지의 북부는 현무암체를 중심으로 경사 방향이 수렴되는 경향을 보인다. 특히 양포소분지의 북부는 현무암질 다이아트림의 형성과 관련하여 아원형으로 함몰된 특징을 보인다(Son et al., 2012; Sohn et al., 2013).

각 지괴들은 현무암질 암석의 산상과 분포 특성에서도 뚜렷한 차이를 보이는데, 구룡포지괴와 양포소분지의 북부는 특징적으로 관입상의 현무암류가 우세하다. 특히 구룡포지괴는 동북동으로 배열된 현무암질 암맥군이 체계적으로 관찰된다. 뇌성산지괴는 분출상의 현무암류가 지괴를 광범위하게 피복한 것이 특징이며, 오천과 영암리지괴의 경우에는 맥상의 현무암이 매우 국지적으로 출현한다. 이상의 특징들은 장기분지 내부 지괴들의 진화사 즉, 지괴의 침강과 경동, 퇴적활동 등이 시공간적으로 서로 차이가 있었음을 의미한다.

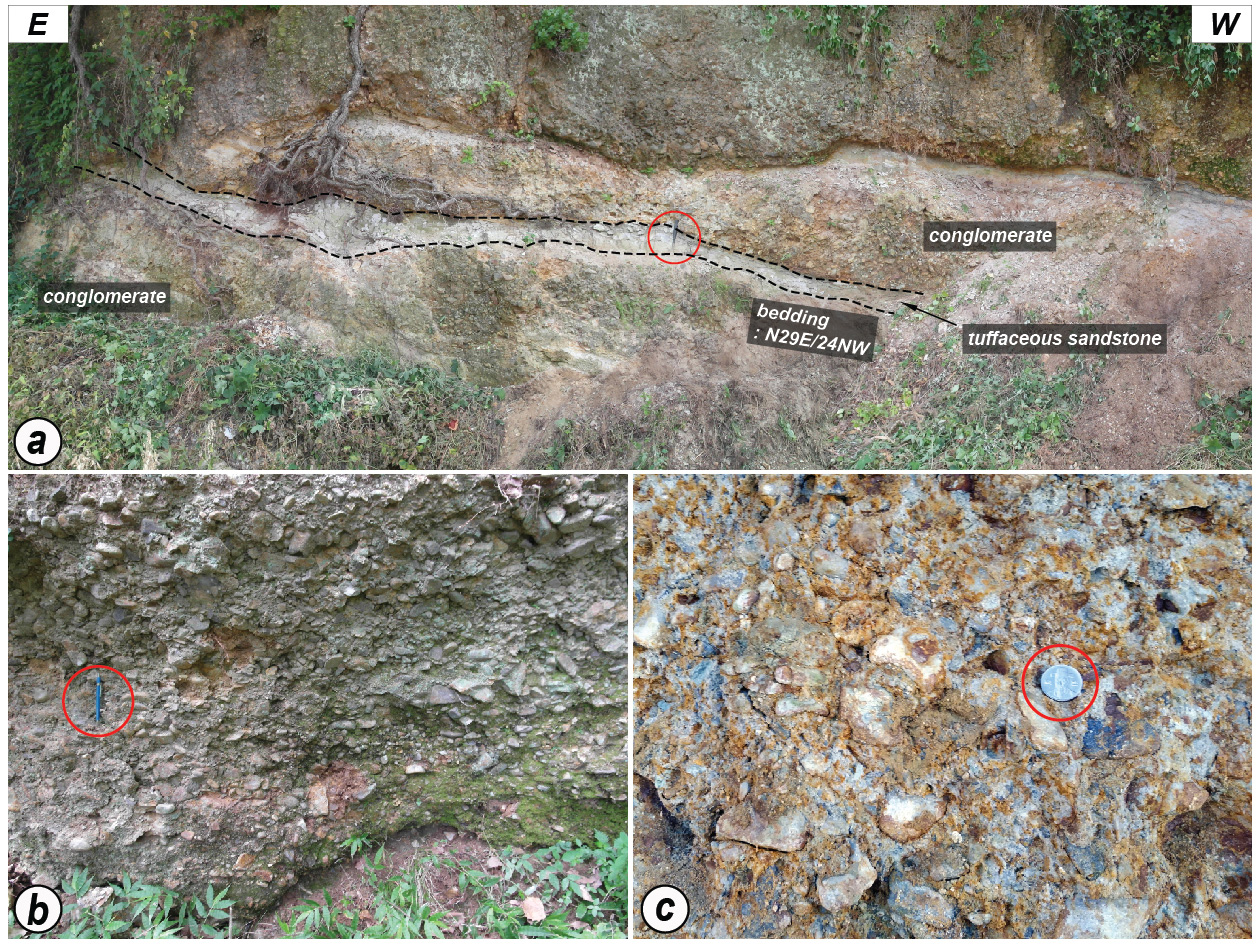

Fig. 3.

Outcrop photographs of the Janggi Conglomerates. (a) Disorganized, massive, poorly-sorted, clast-supported, angular to subrounded pebble- to cobble-grade conglomerate beds intercalated with crudely stratified, moderately sorted, dacitic tuffaceous sandstone beds. (b, c) Poorly-sorted, angular to subangular, pebble- to cobble-sized clasts mostly consisting of the Paleogene rhyodacitic and andesitic volcanic rocks derived from the adjacent basement rocks. The pencil for scale is 15 cm long, the coin is 2 cm in diameter.

Table 2.

Characteristics of the depositional units in the representative columnar sections of the basin fills in the figures 4, and 10.

한편 CO₂ 지중저장 관점에서 지괴별 특징을 살펴보면, 구룡포지괴는 층서와 지질구조 특성에 관한 정보가 부족하고 현재로선 저장암으로써 가능한 지층이 야외에서 관찰되지 않으며, 오천지괴는 충전물의 화산퇴적학적 특징에 대한 정보가 부족하고 각종 주거와 산업 시설들이 밀집되어 있어 국민수용성 측면에서 난관이 예상된다. 또한 양포소분지는 기반암에 의해 둘러싸여 있고 다른 지괴에 비해 규모가 작아 CO₂ 지중저장에 필요한 적절한 심도를 확보하기 어려울 것으로 판단된다. 따라서 현재로서는 암상의 수직분포 특성이 CO₂ 지중저장에 적합한 층서트랩에 유리하고 분지심도도 비교적 깊을 것으로 예상되는 영암리와 뇌성산지괴 내에 유망 후보지가 존재할 가능성이 상대적으로 가장 높다.

4. 영암리와 뇌성산지괴의 충전물과 지질구조

영암리와 뇌성산지괴의 남동과 북서쪽 경계부는 기반암인 고제3기의 유문암질 내지 데사이트질 화산암류와 북동 내지 동북동 방향의 정단층으로 경계된다(그림 2). 충전물은 포함된 화산물질의 조성과 상대연령에 근거하여 전기의 데사이트질 화산물질을 포함하는 범곡리층군과 후기의 현무암질 화산물질을 포함하는 장기층군으로 구분된다(Son et al., 2013). 범곡리층군은 하부로부터 장기역암과 성동리층으로 세분되며, 장기층군은 뇌성산현무암질암이 해당된다(Kim et al., 2011). 각 지층은 모두 정합으로 순차 접촉한다.

4.1 충전물의 층서와 암상

4.1.1 장기역암(Janggi Conglomerate)

장기역암(Tateiwa, 1924)은 장기분지의 최하위 충전물로, 영암리지괴의 남동부 경계단층 인접부의 노두에서 관찰된다(그림 2, 3). 특징적으로 약 1~3 m두께의 역암과 0.5 m 이하 두께의 데사이트질 응회질 역질사암 또는 사암이 호층을 이루며, 약 0.1~0.5 m 두께의 이암과 5 cm 이하 두께의 갈탄이 협재된다(표 2, 그림 4). 역암은 대부분 괴상이나 일부는 역의 배열이 발달하기도 하며, 대부분 미사~조립사 크기의 기질 내에 분급과 원마도가 불량한 잔자갈~왕자갈 크기의 역들이 기질지지 또는 역지지된 특징을 보인다. 역의 종류는 기반암인 고제3기의 유문암질 내지 데사이트질 응회암이 지배적이다. 역질사암과 사암은 조립사와 세립의 데사이트질 조성을 갖는 응회질 물질로 구성된 기질 내에 분급과 원마도가 보통 내지 양호한 잔자갈 크기의 역들이 기질지지 또는 역지지되어 있다. 이들은 노두에서 쉽게 부스러질 정도로 상당히 미고결된 특징을 보인다. 이상과 같이 장기역암은 상대적으로 조립인 퇴적물이 우세하여 지층 전반의 투수성이 높을 것으로 추정된다.

4.1.2 성동리층(Seongdongri Formation)

성동리층(Kim et al., 2011)은 측방 연속성이 비교적 양호한 데사이트질 응회암을 건층으로 분대된 지층이다. 이 층은 최소 4매 이상의 데사이트질 응회암과 이와 교호하는 하성과 호성 기원의 응회질 퇴적암으로 구성된다(표 2; 그림 4, 5a, 5b). 데사이트질 응회암은 변질 상태에 따라 흰색, 노란색, 황갈색 등의 다양한 암색을 띠는 세립질 기질 내에 분급과 원마도가 불량한 화산력 크기의 부석편, 암편, 장석편, 흑운모편을 다량 포함한다(그림 5c, 5d). 암편은 대체로 어두운 색을 띠는 기반암(유문암질 내지 데사이트질 응회암)과 안산암편, 그 외 일부 화강암편과 세립질 퇴적암편을 포함하며, 지층 전반에서 다량의 탄화목과 탄질물이 관찰된다. 이 응회암은 대부분 괴상이나 미약한 용결구조가 관찰되기도 하며, 국부적으로 층리가 관찰되나 측방 연속성이 명확하지 않고 형태가 불규칙한 경우가 많다.

응회질 퇴적암의 경우 수직·수평적 퇴적상의 변화가 심하여 입도가 다양하나, 장기역암에 비해 상대적으로 입도가 작고 분급과 원마도가 양호한 암상이 우세하다(그림 4, 5e, 5f). 대부분 층리가 잘 발달하며, 역암 내에 역의 배열이 발달하기도 한다. 퇴적암내에도 세립질의 데사이트질 화산기원 물질이 다량 포함되며, 부석, 화산재 등을 다량 포함한 층들은 대부분 담색으로 변질된 특징을 보인다. 사암은 평균적으로 10~30 cm의 두께로 층리가 발달하며, 흔히 정점이층리와 함께 점차 상향세립화 되어 최상부에 박층의 갈탄이 협재된다. 실트암 내지 이암의 경우 응회질 물질을 다량 포함하여 밝은 색을 띠는 것과 그렇지 않은 것이 모두 관찰되며, 모두 측방 연속성이 양호하다. 이들 퇴적암은 공통적으로 다량의 식물화석을 포함한다. 성동리층 내에는 다량의 화산물질과 세립질 퇴적물이 포함되어 있어, 화산물질의 비율과 퇴적물의 입자크기를 기준으로 판단한다면 지층 전반의 투수성이 앞서 거론된 장기역암에 비해 낮을 것으로 추정된다.

Fig. 4.

Representative columnar sections of the Janggi Conglomerate and the Seongdongri Formation in the Yeongamri Block. See Table 1 for the detailed description of each unit.

4.1.3 뇌성산현무암질암(Noeseongsan Basaltic rock)

뇌성산현무암질암(Kim et al., 2011)은 하위의 암석을 피복한 용암류, 응회질 각력암, 암상, 암맥 등 다양한 산상의 현무암질 화산암류로 구성된다(그림 6). 주로 뇌성산지괴의 고지에 광범위하게 분포하는 분출산상의 현무암은 부조화적이고 불규칙한 자세로 하위 지층을 피복한다. 용암류는 흔히 다공질조직, 행인상조직, 주상절리, 흐름절리가 발달하며 측방연속성이 불량하다. 응회질 각력암은 용암류와 측방 또는 상하로 점이적이거나 불규칙한 경계로 접하며, 기질지지성 응회암과 역지지성 집괴암이 모두 관찰된다. 역은 현무암이 지배적이며, 주로 화산력내지 화산탄 크기이나 일부 최대 약 2 m의 화산암괴도 관찰된다. 대부분 괴상이나 국부적으로 불규칙한 층리가 발달하기도 한다. 관입산상의 현무암은 100m 이상의 폭을 보이는 것과 수 m 규모의 암맥까지 다양한 규모로 산출되며, 주로 뇌성산 동부에 분포한다. 관입 경계부를 따라 주변암이 흔히 열변성을 겪었으며, 관입암체 내부에 불규칙한 방향성의 주상절리가 발달된다. 뇌성산현무암질암은 대부분 지층이 현무암질 화산암류로 구성되어 전반적으로 투수성이 낮을 것으로 추정된다.

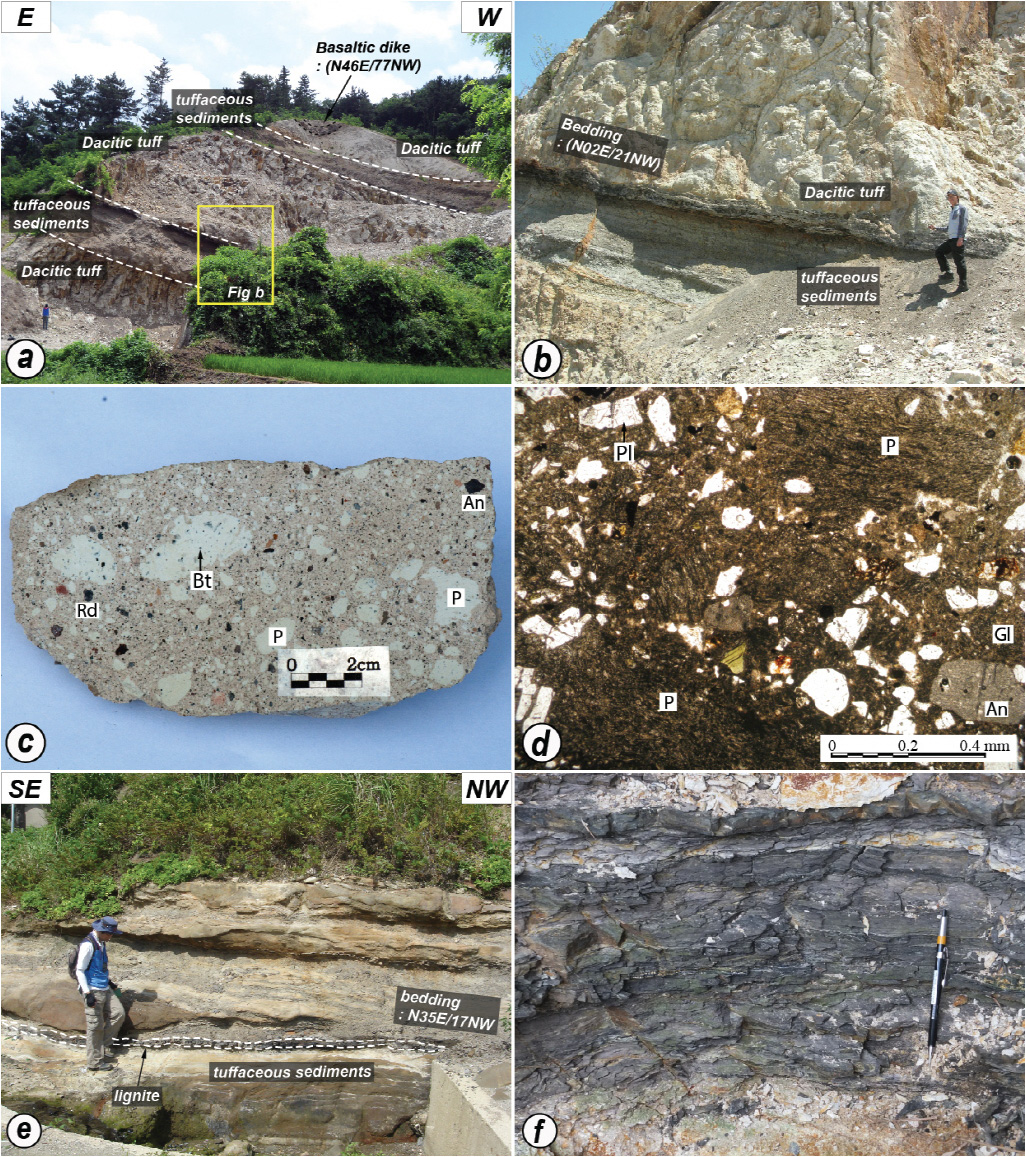

Fig. 5.

Photographs showing the Seongdongri Formation. (a) Pumiceous dacitic lapilli tuffs alternated with dacitic tuffaceous sediments (modified from Fig. 5a of Kim et al., 2011) and its closer view (b) showing conformable boundary between the tuff and tuffaceous sediments dipping northwestward. Photograph of slab (c) and photomicrograph (d) of the dacitic lapilli tuff in the Seongdongri Formation. Subangular to subrounded pumices (P), lithic fragments (An: andesite, Rd: rhyodacite), and crystal fragments (Bt: biotite, Pl: plagioclase) are supported by very fine to fine grained ash- and glass-rich (Gl) matrix. (e) Stratified dacitic volcaniclastic sandstone beds intercalated with a thin lignite bed. (f) Dark coloured, stratified, plant-debris rich lignite bed (ca. 40 cm thick).

4.3 구조적 특성

주요 단층과 지층의 자세 자료를 이용해 그림 7의 구조도를 작성하였다. 분지 내부에 발달하는 북동, 북서 방향 단층과 지층의 자세가 확연한 차이를 보이는 지점들을 연결한 선을 기준으로 영암리지괴와 뇌성산지괴를 구분하였다. 영암리지괴는 단층과 현무암체 주변 인접부 일부를 제외하면 지층들이 체계적으로 북서로 경사져 있다(그림 7, 8a). 이러한 체계적인 분포의 주요 원인 중 하나는 전형적인 반지구형 분지 형성으로(Wernicke and Burchfiel, 1982; Wise, 1992; Luccihitta and Suneson, 1993; Schlische, 1993), 영암리지괴 내 북서 방향의 지층경사는 북동내지 동북동 방향의 정단층에 의해 분지가 북서-남동 방향으로 확장되고 북서를 향해 지괴가 경동되었음을 간접적으로 지시한다. 한편 뇌성산지괴의 경우 서쪽으로 경사진 층리가 우세하나, 성동리층 층리의 주향이 전반적으로 인접한 분출산상의 현무암류와의 경계와 거의 평행하게 뇌성산 정상을 중심으로 회전되는 양상을 보인다(그림 7, 8b). 또한 현무암류와 성동리층의 경계 인접부와 현무암질 응회질 각력암 내의 불규칙한 층리 일부를 제외하면, 대부분의 층리는 뇌성산 고지를 향해 경사진 특징을 보인다.

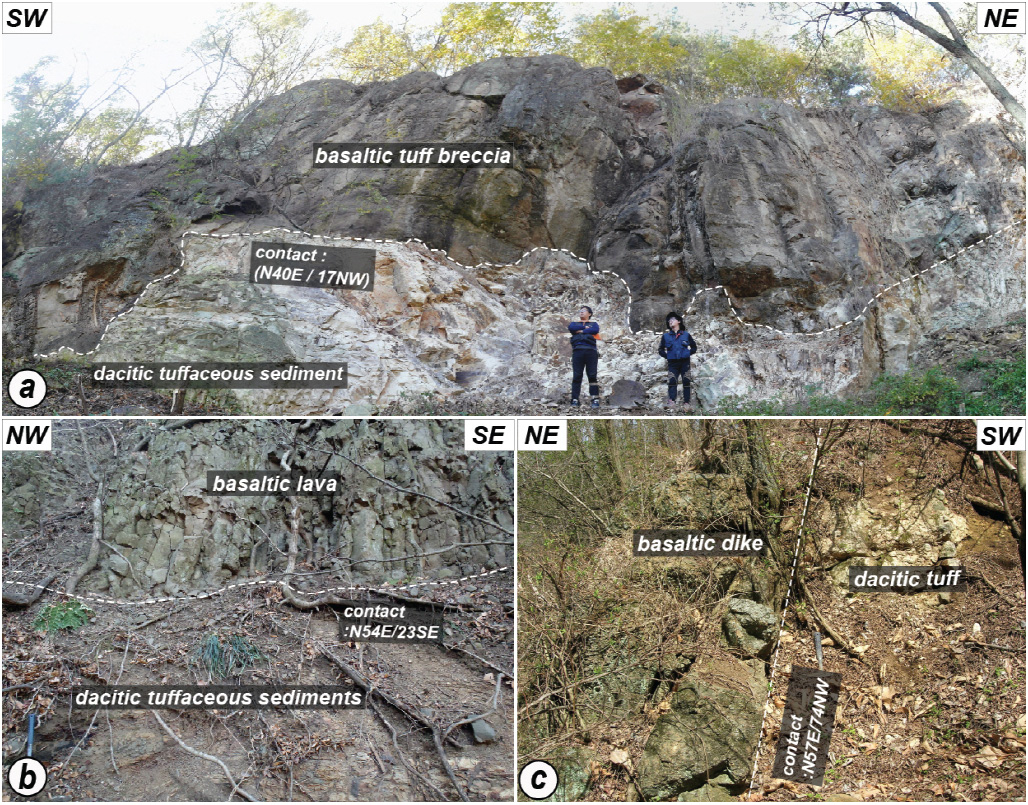

Fig. 6.

Outcrop photographs showing major features of the Noeseongsan Basaltic rocks. (a, b) Conformable extrusive contact between the basaltic rocks and the underlying dacitic tuffaceous sediments. (c) Basaltic dike intruding into the dacitic tuff.

CO₂ 지중저장의 관점에서 중요한 장기분지의 구조적 특징을 종합하면, 1) 영암리지괴는 비교적 체계적으로 북서향 경동된 반지구형 기하 특성을 보이며, 따라서 북서쪽으로 갈수록 보다 분지의 심도가 깊어질 것으로 해석된다. 2) 분지의 북서향 경동을 통해 분지 북서쪽의 북동 내지 동북동 경계단층이 남동으로 경사진 점완/서가형 정단층임을 추론할 수 있으며, 따라서 이 단층들 인접부는 중앙부에 비해 심도가 다시 얕아질 것으로 예상된다. 3) 분지의 북서향 경동 이후. 흔히 추가적인 함몰을 유발하는 것으로 알려진 현무암류가 뇌성산지괴에서 광범위하게 분출됨에 따라 영암리지괴보다 깊은 기반암 심도를 가질 가능성이 높다. 4) 뇌성산지괴 내의 성동리층 지층의 주향은 뇌성산 고지를 중심으로 회전되며 몇 개의 동심원 상의 주향 분포를 보이고 있어(그림 7), 이곳은 과거 현무암질 화산활동의 중심지로 해석되며 지하에는 이와 관련한 복잡한 구조가 형성되어 있을 것으로 판단된다. 5) 뇌성산 동부에는 최소 100 m 폭의 대규모 현무암질 관입체와 다수의 암맥들이 분포하고 있어 마그마 관입으로 인해 지하구조가 복잡할 것으로 판단된다. 이상을 종합하면, 뇌성산지괴 내의 학곡리 또는 학계리 남서부 지역은 기반암 심도가 깊어 유망 저장층과 덮개층 조합이 지하 약 800 m 이상의 깊이에 존재할 가능성이 높고, 현무암류가 분포하고 복잡한 구조를 보이는 인근 지역에 비해 체계적인 지층 기하를 보이므로 육상 1만 톤급 CO₂ 지중저장소로서 유리한 지질조건을 갖추고 있을 것으로 추정된다.

4.4 시추탐사 결과

유망 구조구역의 지하 분지충전물 암상분포와 구조특성을 확인하기 위해, 지질학적 조건, 장비의 접근성, 주민 거주구역의 분포, 각종 인허가 문제 등의 현실적 조건을 종합적으로 고려하여 뇌성산지괴 내의 학곡리 남서부 학곡교 인근에 1개 지점의 시추위치(그림 2의 JG-1)를 선정하여 탐사를 실시하였으며, 그 결과 지표면으로부터 1204.0 m 깊이의 시추코어(drilling core)가 확보되었다(그림 9). 시추지점의 분지심도는 1003.5 m로, 기반암인 유문암질 내지데사이트질 화산암류를 기저역암이 부정합으로 피복하고 있다(그림 9b, 9c).

기저의 퇴적층은 기반암 기원의 역을 다량 포함한 역암과 기질 내에 데사이트질 물질을 포함한 역질사암 및 사암으로 주로 구성되어 지표의 장기역암과 매우 유사하다(표 2; 그림 10). 이 역암층은 약 873.8m 깊이에서 데사이트질 응회암에 의해 정합으로 피복됨으로써(그림 9d, 9e), 총 129.7 m의 겉보기 두께로 확인된다. 보다 상부인 깊이 873.8~120.1 m 구간에 걸쳐 데사이트질 응회암과 응회질 퇴적암의 호층으로 구성된 성동리층이 분포한다. 총 753.7 m의 구간 동안 최소 2.3 m에서 최대 108.4 m의 겉보기 두께를 보이는 총 9매의 데사이트질 응회암이 관찰되며(그림 9a), 이들의 암석기재학적 특징은 야외 관찰 결과와 동일하다. 데사이트질 응회질 퇴적암은 하부에 중·조립질의 사질 입자로 기질이 채워진 조립질 퇴적물의 비율이 우세하나, 상부로 갈수록 이암과 실트암 등의 세립질 퇴적물의 비율이 증가하는 경향을 보인다(표 2; 그림 10). 이후 120.1 m 깊이에서 뇌성산현무암질암이 성동리층을 정합적으로 피복하는 경계가 확인되며(그림 9a, 9f, 9g), 이 지층은 깊이 120.1~115.6 m의 구간 내에 협재된 일부 이암과 실트암을 제외하고는 모두 화산력 응회암으로 구성된다. 이 화산력 응회암은 대체로 치밀하고 괴상이나 일부 미약한 엽층이 관찰되기도 한다. 특징적으로 검은 세립질 기질 내에 각진 현무암편과 사장석 결정편을 다량 포함한다. 이상과 같이 이번 시추조사에서 얻어진 분지충전물의 수직적 분포와 각 단위층의 겉보기 두께는 야외조사를 통해 얻어진 결과와 거의 일치한다(그림 2, 9). 한편, 깊이 570.5~503.8 m 구간 내에는 겉보기 폭 3.3~42.15 m의 현무암질 암맥이 3매 관찰된다(그림 9a). 관입 경계면은 주변암의 층리와 부조화적이며 접촉부에는 급랭대와 열변성대가 암맥과 주변암에서 각각 관찰된다(그림 9h, 9I).

데사이트질 화산물질을 포함하는 장기역암과 성동리층을 약 300 m 구간으로 나누어 평균 지층 경사를 구해보면(그림 9j), 지층의 경사가 지하로 갈수록 점점 깊어지는 특징(평균 23° → 29°)이 관찰되고 있어 분지가 형성될 시 퇴적동시성 지괴경동이 발생하였다는 해석을 뒷받침한다. 한편, 뇌성산현무암질암의 층리 경사(평균 30°)는 하위 지층과는 부조화적으로 보다 크게 나타나는데, 이는 분출된 현무암류가 고지형을 따라 흐르면서 만들어진 불규칙한 초기경사(initial dip)에 기인하는 것으로 판단된다.

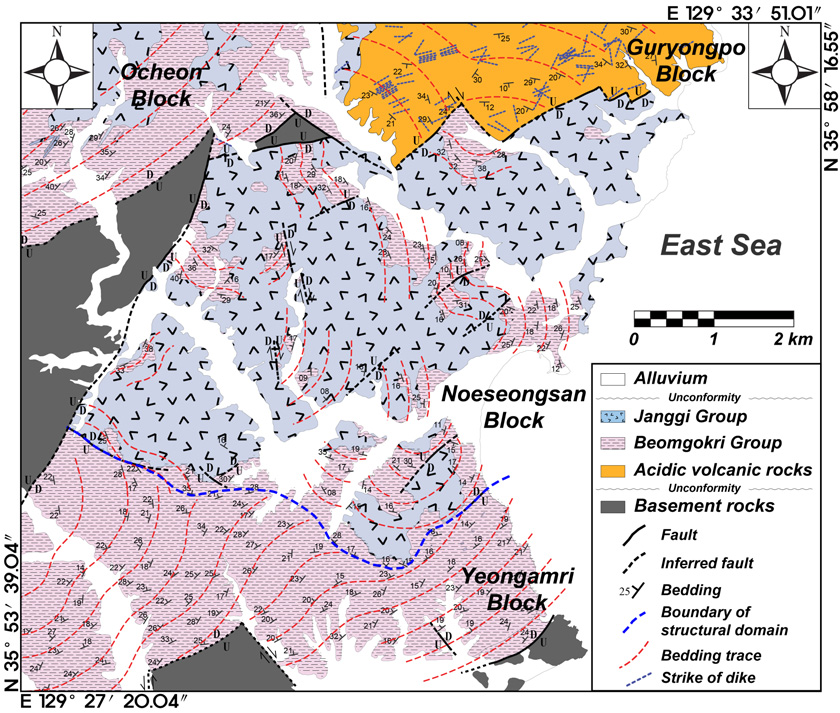

Fig. 7.

Structural map of the study area showing bedding traces of the basin fills with various structural data(modified and improved from Kim et al., 2011).

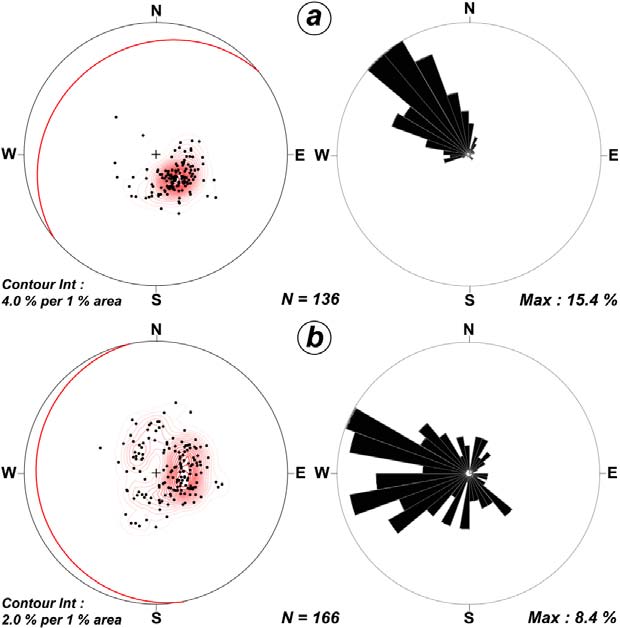

Fig. 8.

Contoured π-diagrams (lower-hemisphere, equalarea projection) and rose diagrams showing the distribution of poles to beddings and their dip directions, respectively, in the Yeongamri Block (a) and the Noeseongsan Block (b).

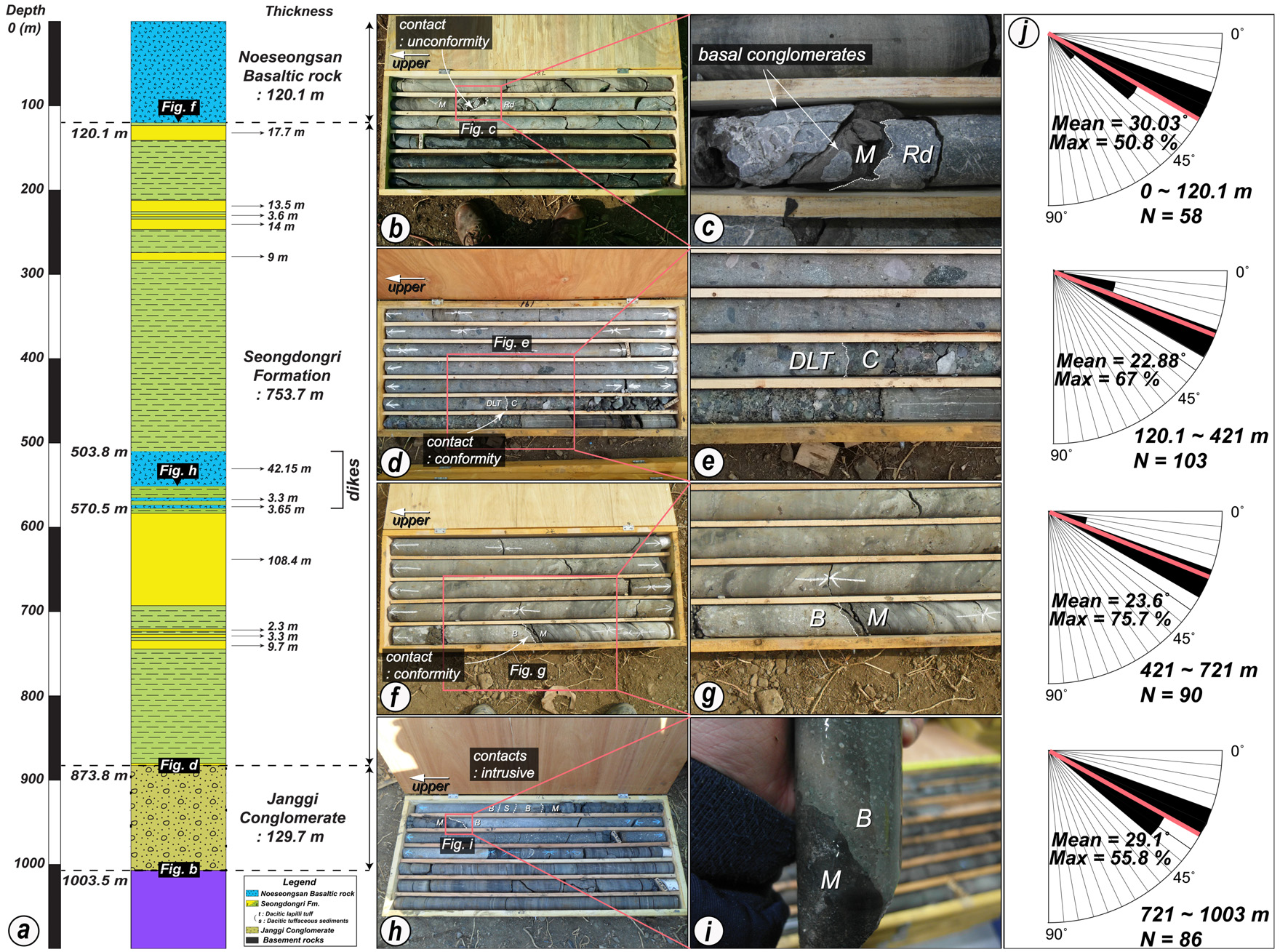

Fig. 9.

(a) Simplified columnar section of the Janggi-1 (JG-1) borehole showing depth of the basin floor and vertical thicknesses of the basin fill units. Photographs of the core (b, d, f, h) and its closer views (c, e, g, i). (b, c) Unconformable contact between the basement (Rd: rhyodacitic volcanic rocks) and basal conglomerate of the Janggi Conglomerate. Conformable contacts between the Seongdongri Formation and the underlying Janggi Conglomerate (d, e) and the overlying Noeseongsan Basaltic rock (f, g). (h, i) Basaltic dike intruding the Seongdongri Formation. (j) Rose diagrams showing vertical variation of dip angles of the basin fills.

Table 3.

Stratigraphic thicknesses of the basin fill units calculated from the descriptive geometries with vertical thicknesses measured from cores.

Table 4.

Porosity and permeability data of selected rock samples from the Janggi Conglomerate of the JG-1 core.

5. 토 의

5.1 CO₂ 지중저장을 위한 유망 후보지 선정

CO₂ 지중저장 유망 구조구역을 도출하기 위해 영암리와 뇌성산지괴의 특징을 살펴보면, 먼저 두 지괴 내에 포함된 충전물의 암층서는 서로 유사하므로 층서적 조건은 동일하다 할 수 있다(그림 2, 9). 그러나 필요 심도의 확보 측면에서는 뇌성산지괴가 더유리할 것으로 판단된다. 영암리지괴는 약 800 m 이상의 분지심도를 가지는 곳이 북서부 일부 지역에 국한될 것으로 예상되나, 지괴 경동 이후 현무암질 화산활동에 의해 지괴 전반이 함몰된 것으로 해석되는 뇌성산지괴는 대부분의 지역이 800 m 이상의 깊은 심도를 가질 것으로 판단되므로 CO₂ 지중저장소로서 활용 가능한 지역의 범위가 넓다할 수 있다. 그러나 뇌성산 고지가 위치한 지괴의 중앙부는 현무암질 화산활동의 중심지로써 이와 관련한 마그마 관입 등에 의해 상당히 복잡한 지하구조가 형성되어 있을 것으로 판단되므로 CO₂ 지중저장소로서 부적절할 가능성이 높으며, 이를 피해 보다 외곽을 집중 탐색할 필요가 있다.

뇌성산지괴 남부에서 수행된 시추 결과는 가장 깊은 심도에서 데사이트질 응회암이 출현하는 873.8m 지점의 하부 분지충전물이 역암, 역질사암, 사암 등의 조립질 쇄설성 퇴적물로 주로 구성됨을 보여준다(그림 9, 10; 표 2). 이들은 최소 9매 이상의 데사이트질 응회암과 이와 교호하는 세립질 퇴적물을 다량 포함한 응회질 퇴적암 그리고 현무암질 화산암류에 의해 다시 피복된다. 즉, 분지 기저에는 공극률과 투수율이 비교적 양호한 잠재 저장층(장기역암)이 약 129.7 m의 겉보기 두께로 존재하고 이를 대부분 투수율이 낮을 것으로 판단되는 잠재 덮개층(성동리층과 뇌성산현무암질암)이 약 873.8 m의 겉보기 두께로 피복하고 있다. 이상과 같은 특징들을 종합하면, JG-1호공이 위치하는 뇌성산지괴의 남부 지역이 CO₂ 지중저장소의 필요 심도를 충족하는 1,000 m 내외의 깊은 심도를 가지며, 약 880 m 깊이에서 후기 현무암질 화산활동의 영향을 거의 받지 않은 저장층·덮개층 조합이 존재할 것으로 판단된다. 따라서 장기분지는 CO₂ 지중저장 실증사업에 적절한 심도와 트랩이 형성되어 있는 육상 퇴적분지로서 평가되며, 특히 뇌성산지괴의 남부 지역(학계리 또는 학곡리)이 가장 적절한 후보지로 평가된다.

Fig. 10.

Columnar logs from the Janggi-1 (JG-1) core measurement. See Table 1 for the detailed description of each unit.

6. 요약 및 결론

국내 육상 1만 톤급 이산화탄소 지중저장소를 확보하기 위해, 장기분지에 대한 상세 야외조사를 바탕으로 지질도와 단면도가 작성되었으며 구조요소를 종합하여 분지의 기하와 구조적 특징을 파악하였다. 또한 시추탐사를 병행하여 충전물의 주상도를 확보하고 지하 지층의 분포와 퇴적학적 특징을 분석하였다. 연구결과는 다음과 같이 요약된다.

• 1) 장기분지를 지층의 상대적 퇴적 시기와 자세를 근거로 구룡포, 오천, 뇌성산, 영암리 지괴와 양포소분지로 구분하였다. 지괴별 충전물의 층서, 암상, 구조적 특징 등을 종합한 결과, 분지 확장 초기의 북서향 지괴 경동과 후기 현무암질 화산활동에 의한 함몰을 함께 겪은 뇌성산지괴가 분지의 심도 측면에서 CO₂ 지중저장소로 유리하며, 이중 후기 화산활동으로 인한 교란을 적게 받은 것으로 판단되는 지괴의 남부가 지하구조해석에서 상대적으로 유리할 것으로 판단된다.
• 2) 뇌성산과 영암리지괴에 분포하는 분지충전물은 하부로부터 장기역암, 성동리층, 뇌성산현 무암질암으로 구분되며, 이들은 서로 정합관계로 순차 피복한다. 장기역암은 주로 기반암 기원의 역을 다량 함유한 역암과 이와 교호하는 데사이트질 응회질 (역질)사암으로 구성되어 지층의 전반적인 공극률과 투수율이 비교적 높은 것으로 판단된다. 성동리층은 다수의 데 사이트질 응회암과 이와 교호하는 응회질 퇴적암으로 구성된다. 응회암은 대부분 괴상이고 불석으로 변질되어 있으며, 응회질 퇴적암의 경우 세립질이고 분급과 원마도가 양호한 암상이 우세한 특징을 보여주고 있어 전체적인 투수성이 낮을 것으로 판단된다. 뇌성산현무암질암은 주로 하위 지층을 관입하거나 분출 피복한 용암류, 응회질 각력암, 맥암류 등으로 구성되어 투수성이 낮을 것으로 판단된다.
• 3) 뇌성산지괴의 시추탐사 결과, 분지 기저(1003.5m)에는 잠재 저장층(장기역암)이 약 129.7 m의 겉보기 두께로 존재하고 이를 잠재 덮개층(성동리층과 뇌성산현무암질암)이 약 873.8 m의 겉보기 두께로 피복하고 있어, 지하에 CO₂지중저장을 위한 적절한 저장층·덮개층의 조합(층서트랩)이 존재하는 것으로 추론된다. 따라서 장기분지는 육상 CO₂ 지중저장 실증사업이 가능한 유망 육상 퇴적분지로 평가된다.
• 4) 장기분지는 다량의 일차·이차기원의 화산물질로 충전된 퇴적분지로서 최근 세계적인 관심 대상인 화산성 저류암이 존재할 가능성이 있다. 따라서 향후 이러한 측면에서의 세밀한 저장층·덮개층 특성화 연구를 통해 보다 선도적으로 유망 CO₂ 지중저장소를 평가하는 노력이 요구된다.
