화천화강암 추곡령암체의 저어콘 U-Pb 연대 및 성인에 대한 지화학적 연구

1. 서 론

경기육괴 중부에 위치하는 춘천시, 화천군, 철원군, 양구군, 가평군 일대에는 트라이아스기의 관입 연대를 가지는 화강암(237±1 Ma; Lee et al., 2006)과 전기 백악기에 생성된 명성산화강암(112±1 Ma; Hwang and Kihm, 2007) 및 인근 철원분지 내에 분포하는 지장봉응회암(113 Ma; Hwang et al., 2011)과 유문암(115.0±1.1 Ma; Hwang et al., 2011)과 같은 일부 화성암류를 제외하면 모두 쥐라기 중기(174.7-161.5 Ma)의 관입 연대를 가지는 화강암류가 선캄브리아시대 변성암류를 관입하며 분포하고 있다(그림 1). 이처럼 경기육괴 중부에 분포하는 쥐라기 중기 화강암류 중 춘천시 북부에 위치하는 북산면 추곡리와 화천군 간동면 오음리와 간척리 일대에는 화천화강암으로 알려진 화강암류가 분포하고 있다(Sagong et al., 1997). Sagong et al. (1997)은 화천화강암을 야외산상에 따라 두 개의 서로 다른 암체인 남서부의 용화산암체와 북동부의 추곡령암체로 구분하고, 용화산암체를 다시 석류석의 존재 유무에 따라 남쪽의 석류석운모화강암과 북쪽의 운모화강암으로 구분하여 이 암체에 대한 암석학적, 지화학적 연구를 수행하였다. Sagong et al. (1997)은 추곡령암체에 대해서는 암석기재학적인 보고와 2개의 시료에 대한 주원소와 미량원소 자료만을 제시하였으며, 주로 용화산암체를 구성하는 석류석운모화강암과 운모화강암의 성인적인 관계를 밝히는 연구를 수행하였다. 화천화강암 용화산암체의 관입 시기에 대해서는 172.0±6.8 Ma Rb-Sr 전암 연대(Kwon et al., 2006)와 172±5 Ma CHIME (chemical U-Th total Pb isochron method) 모나자이트 연대(Cho et al., 1996)가 보고되면서 쥐라기 중기에 생성된 것으로 알려져 있다. 하지만 추곡령암체의 관입 시기에 대해서는 용화산암체와의 경계부에서 추곡령암체가 포획암으로 발견되고 용화산암체의 입자 크기가 작아지는 점에 근거하여 용화산암체가 추곡령암체를 관입한 것으로 추정한 보고는 있지만(Sagong et al., 1997), 이 암체의 생성 연대에 대한 연구는 아직 이루어지지 않았다.

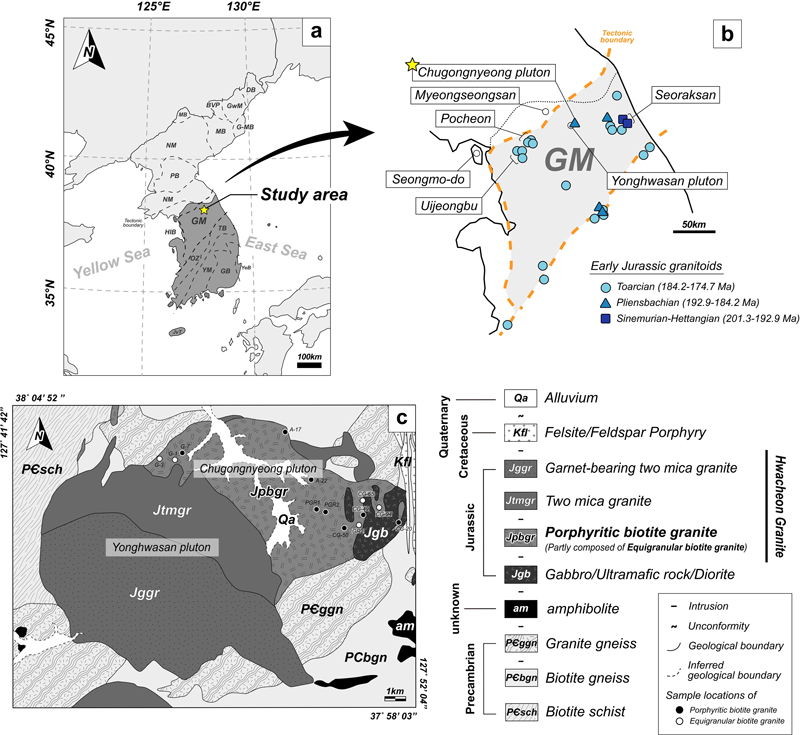

Fig. 1.

(a) Tectonic map of Korean Peninsula (modified after a 1:1,000,000 tectonic map of Korea; Kee et al., 2019; Kim et al., 2024). HIB: Hongseong-Imjingang Belt, GM: Gyeonggi Massif, OZ: Okcheon Zone, TB: Taebaeksan Basin, YM: Yeongnam Massif, GB: Gyeongsang Basin, YeB: Yeonil Basin, JVT: Jeju Volcanic Terrain, NM: Nangnim Massif, PB: Pyeongnam Basin, MB: Macholyong Belt, GwM: Gwanmo Massif, G-MB: Gilju-Myeongcheon Basin, BVP: Baekdusan Volcanic Plateau, DB: Dumangang Belt. (b) Map showing the emplacement ages of early Jurassic granitoids in Gyeonggi massif. (c) Geological map of the Hwacheon granite modified after Sagong et al. (1997) and Choi et al. (2007).

이 연구에서는 경기육괴 중부에 위치하는 화천화강암 추곡령암체에 대한 LA-MC-ICP-MS (laser ablation - multi collector - inductively coupled plasma - mass spectrometry) 저어콘 U-Pb 연대측정 결과를 제시하고, 이 생성 연대가 가지는 의미에 대해 살펴보았다. 또한 추곡령암체를 구성하는 서로 다른 두 암상인 반상흑운모화강암과 등립질흑운모화강암에 대한 지화학적인 연구를 통해 두 암상 사이의 성인적인 관계를 밝히고, 추곡령암체를 형성한 마그마 근원암의 성질을 규명하며, 근원암의 용융이 일어난 온도에 대해 계산해봄으로써 경기육괴 중부 지역의 시간에 따른 지온 구배 및 조구조 환경에 대해 고찰해 보았다.

2. 지질 개요 및 암석 기재

한반도 지체 구조상 경기육괴 중부에 속하는 강원도 춘천시 북산면 추곡리 일대에는 다양한 종류의 변성암과 화성암이 분포하며, 용두리편마암복합체에 해당하는 고원생대 편암류, 흑운모편마암, 화강편마암이 기저를 이루고 있다(그림 1c). 흑운모편마암은 호상편마암과 안구상편마암을 포함하고 석류석 반상변정을 함유하는 반상변정질편마암으로도 산출되며, 북쪽으로는 미그마타이트질 백립암과 부분적으로 고철질 백립암 및 석류석 각섬암으로 구성된 백립암 복합체가 분포한다(Lee and Cho, 2003). 연구 지역 인근 강원도 화천의 호상편마암은 2,164±18 Ma의 U-Pb 저어콘 연대(Kim et al., 1999b), 내평 도폭의 호상편마암은 2,167±25 Ma의 U-Pb 저어콘 연대(Song et al., 2001)를 가지며, 이를 관입한 우백질의 화강편마암은 석류석을 포함하고 있으며 인근에는 각섬암이 소규모 암주상으로 관입하며 발달한다.

고원생대 변성암류를 관입한 중생대 쥐라기 화성암류로는 초고철질암/고철질암, 섬록암 및 화천화강암이 분포하며, 이후에 관입한 백악기 규장암과 장석반암이 남북 방향으로 길게 저지대를 형성하며 분포한다(그림 1c). 특히 주 구성광물로 각섬석을 갖는 초고철질암인 각섬석암(hornblendite)은 고철질암체(각섬석반려암) 내에 국부적으로 분포하며, 고철질암은 야외에서 소규모로 산출되는 섬록암 및 반상흑운모화강암과 함께 산출된다(Moon et al., 2022). 연구 지역에 분포하는 반상흑운모화강암은 Sagong et al. (1997)이 보고한 화천화강암 추곡령암체에 해당한다. 화천화강암은 암상에 따라 암체의 남서부에 분포하는 용화산암체와 북동부에 분포하는 추곡령암체로 구분된다(Sagong et al., 1997). 운모화강암과 석류석운모화강암으로 구성된 용화산암체는 추곡령암체를 관입하고 있으며, 172.0±6.8 Ma의 Rb-Sr 전암 연대(Kwon et al., 2006)와 172±5 Ma CHIME 모나자이트 연대(Cho et al., 1996)를 가진다. 이후 관입한 백악기 규장암과 장석반암이 남북 방향으로 길게 산출된다.

화천화강암 추곡령암체는 알칼리장석과 퍼사이트(perthite)를 반정으로 가지는 반상흑운모화강암(porphyritic biotite granite; CG-Pgr)이 대부분을 차지하며 국부적으로 등립질흑운모화강암(equigranular biotite granite; CG-Egr)이 혼재되어 나타나는 산출양상을 보인다. 반상흑운모화강암(CG-Pgr)은 중립질의 입자 크기를 가지며 약 1.5-2 cm 크기의 분홍색 및 하얀색 반정을 포함하며 4 cm 이상의 거정도 산출된다(그림 2a). 주 구성광물로는 반정을 구성하는 알칼리장석, 퍼사이트, 미사장석과 석기 부분의 사장석, 석영, 흑운모가 존재하며 소량의 저어콘이 이들과 함께 산출된다. 퍼사이트 반정 내에 사장석이 포함되어 있기도 하며, 직교니콜 하에서 평행소광하는 흑운모는 자형 내지 반자형의 입자 형태를 가지지만, 이차적인 변질로 인한 녹니석이 입자 주변부에서 관찰된다(그림 2c). 사장석은 대부분 변질로 인해 견운모화 되었으며, 석영 입자 내에는 흔히 약 50 μm 이하의 작은 흑운모와 사장석 입자들이 관찰되기도 한다.

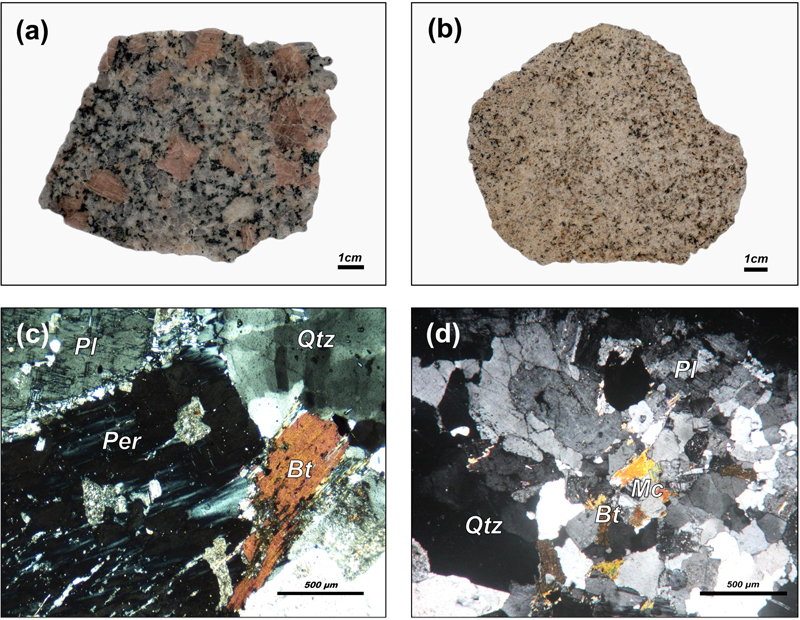

Fig. 2.

Photographs of the handspecimen of (a) porphyritic biotite granite and (b) equigranular biotite granite of the Chugongnyeong pluton. Photomicrographs of thin section of (c) porphyritic biotite granite and (d) equigranular biotite granite. All photomicrographs are XPL mode (x40). Abbreviations (Whitney and Evans, 2010) : quartz (Qz), perthite (Per), plagioclase (Pl), biotite (Bt), muscovite (Mc).

등립질흑운모화강암(CG-Egr)은 반상흑운모화강암과 유사한 구성광물을 가지지만, 반정이 부재하며 중립질의 입자들로 이루어져 있는 반상흑운모화강암과는 달리 세립질 내지 중립질의 더 작은 입자들로 이루어진 차이를 보인다. 전체적으로 담회색 내지 유백색을 띠며 약 0.3 cm 이하의 입자들로 구성된다(그림 2b). 주 구성광물로 석영, 사장석, 알칼리장석, 흑운모를 가지며, 변질작용에 의해 생성된 타형의 백운모가 소량 관찰되기도 한다(그림 2d). 타형의 사장석은 알바이트 쌍정을 가지며 일부 입자 내 변질로 인한 견운모가 관찰된다. 알칼리장석의 경우 알바이트 쌍정과 칼스바드 쌍정이 함께 관찰되기도 하며, 석영과 혼재되어 나타난다(그림 2d). 흔히 흑운모 내에는 사장석과 석영이 포유되어 관찰되기도 하며, 반상흑운모화강암 내 흑운모에 비해 직교니콜 하에서 탁한 갈색의 간섭색을 보이고 타형의 입자 형태를 가지며 산출된다.

3. 연구방법

추곡령암체의 정확한 생성 연대를 알아보고자 반상흑운모화강암을 대상으로 풍화되지 않은 시료를 선택하여 LA-MC-ICP-MS 저어콘 U-Pb 연대 측정을 실시하였다. 시료에서 저어콘 광물을 분리해 에폭시를 사용하여 마운트를 제작하였다. 분석 전 저어콘 입자의 내부 구조를 파악하기 위해 주사전자현미경(scanning electron microscope; SEM)을 이용하여 후방산란전자(back scattered electron; BSE)와 음극선발광(cathodoluminescence; CL) 이미지를 촬영하였으며, 이미지를 기반으로 상속핵의 여부를 확인하고 저어콘 입자 내 크랙과 포유물을 피해 분석할 위치를 선정하였다(그림 3). U-Pb 저어콘 연대 측정은 한국기초과학지원연구원(KBSI) 오창센터의 LA-MC-ICP-MS 기기(Nu PlasmaII, Nu instruments+Excite PHAROS)를 사용하였으며, 직경 15 μm의 레이저를 이용하여 하나의 분석점 당 약 30 s 내외의 분석 시간을 가지며 측정하였다. 분석 시 총 5점의 저어콘 분석마다 표준 저어콘을 함께 측정하였으며, 이때 사용한 표준 저어콘으로는 91500콘(1065.4±0.3 Ma; Wiedenbeck et al., 1995)과 Plešovice (337.13±0.37 Ma; Sláma et al., 2008)를 이용하였다. 데이터 전처리로는 Iolite 2.5 (Paton et al., 2011)와 ISOPLOT (Ludwig, 2008) 프로그램을 사용하여 진행하였다. 데이터 중 5% 이상의 불일치 연대를 보이는 분석점들은 제외하였으며, 화강암의 정치연대는 ²⁰⁶Pb/²³⁸U 가중평균연대를 통해 계산되었다.

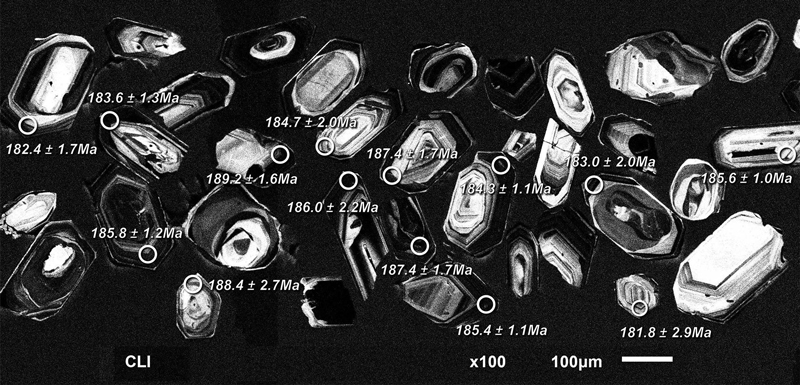

Fig. 3.

Cathodoluminescence (CL) pictures of representative zircon crystals of porphyritic biotite granite of the Chugongnyeong pluton.

화천화강암 추곡령암체의 주원소, 미량원소 및 희토류원소의 조성을 알아보기 위해 풍화가 심하지 않은 반상흑운모화강암과 등립질흑운모화강암의 대표적인 시료들을 선택하여 캐나다의 Activation Laboratories Ltd에 의뢰하여 전암 화학분석을 진행하였다. 각 암석에 대한 주원소 분석은 Fusion ICP (Inductively Coupled Plasma)를 사용하였고, 미량원소 및 희토류원소는 ICP-MS (Inductively Coupled Plasma - Mass Spectrometer)와 Fusion ICP (Inductively Coupled Plasma)를 이용하여 분석하였다.

4. 결 과

4.1. 저어콘 U-Pb 연대

화천화강암 용화산암체의 생성 연대에 대해서는 172.0±6.8 Ma의 Rb-Sr 전암 연대(Kwon et al., 2006)와 172±5 Ma CHIME 모나자이트 연대(Cho et al., 1996)가 보고된 바 있지만, 추곡령암체의 정확한 생성 연대는 아직 보고된 바 없다. 추곡령암체의 생성 연대를 알아보기 위해 주를 이루는 반상흑운모화강암을 대상으로 암석 내 저어콘을 분리하여 저어콘 U-Pb 연대 측정을 실시하였다. 음극선발광 영상에서 미약한 누대를 보여주는 일부 저어콘을 제외하고 대부분의 저어콘 입자들은 진동누대(oscillatory zoning)를 잘 보여준다(그림 3). 저어콘은 약 150-200 μm의 입자 크기를 가지며, 일부 저어콘은 상속핵(inherited core)을 가진다. 상속핵과 외연부 부분을 제외한 후 분석한 저어콘 총 40점 중 33점의 유효분석 값을 얻었으며, 측정결과의 오차는 95%(2σ) 수준이다. 화천화강암 추곡령암체의 저어콘 ²⁰⁶Pb/²³⁸U 가중평균연대는 185.3±0.6 Ma로 쥐라기 전기 플린스바흐절(192.9-184.2 Ma) 기간에 관입하였으며, 용화산암체 이전에 생성되었음을 알 수 있다(표 1; 그림 4). 이러한 결과는 추곡령암체와 용화산암체의 경계부에서 용화산암체가 추곡령암체(반상흑운모화강암) 암편을 포획하고 있고, 불규칙한 경계부에서 용화산암체의 입자 크기가 작아지는 점에 근거하여 용화산암체가 추곡령암체를 관입한 것(Sagong et al., 1997)으로 보고한 점과 잘 일치한다.

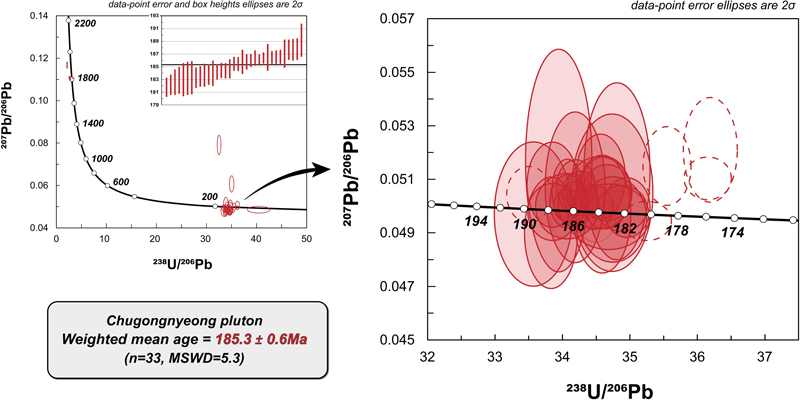

Fig. 4.

Concordia diagram for the porphyritic biotite granite of the Chugongnyeong pluton. The red circles are 206Pb/238U weighted mean ages of clusters. The error in the measurement result is 95%(2σ).

Table 1.

LA-MC-ICP-MS zircon U-Pb isotopic data of the Chugongnyeong pluton of the Hwacheon granite. The effective analysis value of the 33 points was obtained out of 40 points in total, and the error in the measurement result is 95%(2σ).

4.2. 주원소 및 미량원소

추곡령암체 반상흑운모화강암, 등립질흑운모화강암에 대한 주원소, 미량원소 및 희토류원소 분석 결과는 표 2와 같다. 이 암석에 대한 주원소 결과를 가지고 TAS (total alkali silica) 다이아그램(Middlemost, 1994)에 나타내면 반상흑운모화강암은 모두 화강암 영역에, 등립질흑운모화강암은 화강암, 화강섬록암, 석영몬조니암 영역에 도시됨을 알 수 있다(그림 5a). 또한 A/NK 대 A/CNK 도(Maniar and Piccoli, 1989)에서 추곡령암체는 모두 고알루미나질 화강암 영역에 도시된다(그림 5b).

Table 2.

Concentrations of major, trace and rare earth elements of the Chugongnyeong pluton.

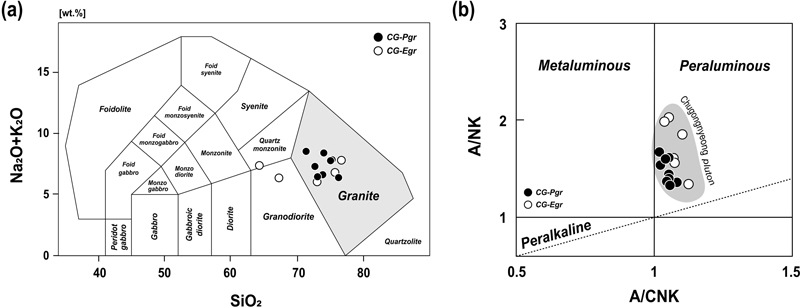

Fig. 5.

(a) Total-alkali-silica (TAS) diagram for the Chugongnyeong pluton (Middlemost, 1994). CG-Pgr and CG-Egr represent porphyritic biotite granite and equigranular biotite granite of the Chugongnyeong pluton, respectively. (b) Alumina saturation diagram (A/NK= molar Al2O3/(Na2O+K2O) vs. A/CNK= molar Al2O3/(CaO+Na2O+K2O) of the Chugongnyeong pluton (after Maniar and Piccoli, 1989). The Chugongnyeong pluton is plotted in the peraluminous field.

추곡령암체의 대부분을 차지하는 반상흑운모화강암은 비교적 좁은 범위의 SiO₂ 값(67.57-73.79 wt.%)을 갖는 반면에, 국부적으로 나타나는 등립질흑운모화강암은 넓은 범위의 SiO₂ 값(59.58-73.99 wt.%)을 갖는다. SiO₂ 함량 변화에 따른 주원소 함량의 변화를 나타내는 하커변화도에서, 추곡령암체를 구성하는 반상흑운모화강암과 등립질흑운모화강암의 Al₂O₃, Fe₂O₃(T), MnO, MgO, CaO, TiO₂, P₂O₅는 SiO₂ 함량이 증가함에 따라 감소하는 경향을 보이는 반면에, Na₂O, K₂O는 불규칙하게 도시된다(그림 6). SiO₂ 함량 변화에 따른 미량원소 함량 변화를 나타낸 하커변화도에서 추곡령암체 내 두 암상은 모두 매우 불규칙하게 도시되는 특징을 보여준다(그림 7).

Fig. 6.

Harker variation diagrams of major elements for the Chugongnyeong pluton.

Fig. 7.

Harker variation diagrams of trace elements for the Chugongnyeong pluton.

미량원소 값을 원시맨틀 값(Primitive Mantle; Sun and McDonough, 1989)으로 표준화하여 나타낸 스파이더 다이아그램에서, 반상흑운모화강암과 등립질흑운모화강암은 비교적 유사한 변화 양상을 보이며, 미량원소 Nb, P 및 Ti가 부(-)의 이상을 보인다(그림 8a). 희토류원소(rare earth element; REE)는 주원소 및 미량원소에 비해 변질 및 풍화작용의 영향을 적게 받는다. 더불어 이동성이 작고 규칙성을 가지며 거동하는 특징을 보이기에 암석의 성인 및 근원암을 추적하는 도구로 널리 이용된다(Taylor and McLennan, 1995). 반상흑운모화강암과 등립질흑운모화강암의 (La/Yb)_N 비는 각각 6.84-23.98과 19.21-61.48로 등립질흑운모화강암이 더 큰 값을 가진다(표 2). 이러한 차이로 인해 콘드라이트(chondrite) 값(Boynton, 1984)으로 표준화한 REE 패턴에서 반상흑운모화강암과 등립질흑운모화강암은 서로 다른 기울기를 보이며 등립질흑운모화강암이 반상흑운모화강암보다 더 급한 기울기를 가진다(그림 8b). 한편 반상흑운모화강암과 등립질흑운모화강암의 Eu/Eu* 값($$ E{u}_N÷\sqrt{S{m}_N\times G{d}_N}$$)은 각각 0.45-1.06과 0.97-1.28로 반상흑운모화강암은 부(-)의 Eu 이상을 보이는 반면에, 등립질흑운모화강암은 정(+)의 Eu 이상을 보인다(표 2; 그림 8b).

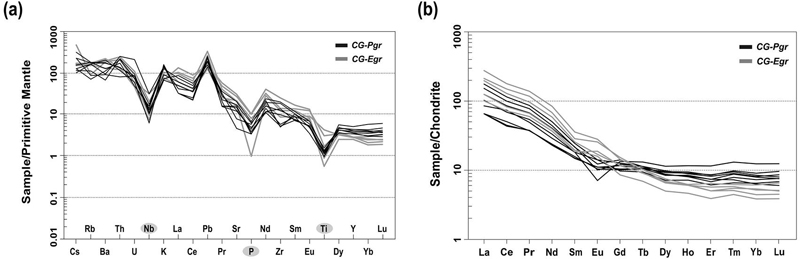

Fig. 8.

(a) Primitive Mantle normalized spider diagram for the Chugongnyeong pluton. Normalization values are used after Sun and McDonough (1989). (b) Chondrite normalized REE patterns for the Chugongnyeong pluton. Chondrite values from Boynton (1984). The equigranular biotite granite (CG-Egr) displays a steeper slope and a different trend compared to porphyritic biotite granite (CG-Pgr).

5. 토 의

5.2. 마그마 생성 근원암의 성질

화강암질 마그마를 형성한 근원암의 성질을 알기 위하여 가장 일반적으로 사용하는 기준 중의 하나가 바로 전암 알루미나 포화지수(A/CNK)이다. 화천화강암 추곡령암체를 구성하는 반상흑운모화강암과 등립질흑운모화강암이 갖는 A/CNK 비(=Al₂O₃/(CaO+Na₂O+K₂O)의 몰비)의 범위는 각각 1.02-1.08와 1.04-1.13로 모두 1보다 큰 값을 가지며(표 2), 이 값을 A/NK 대 A/CNK 다이아그램에 나타내면 모두 고알루미나 영역에 도시된다(그림 5b). 두 암상이 모두 고알루미질 화강암으로 분류되지만, 그림 5b에서 보여지는 바와 같이 등립질흑운모화강암이 반상흑운모화강암보다 좀 더 넓은 범위의 A/NK와 A/CNK 값을 갖는 차이를 보인다.

이처럼 고알루미나질의 조성을 갖는 마그마의 근원암 성질을 더 자세히 알아보기 위하여 CaO/Na₂O 대 Al₂O₃/TiO₂ 다이아그램(Sylvester, 1998; Jung and Pfänder, 2007; Zhao et al., 2016) 및 Rb/Ba 대 Rb/Sr 다이아그램(Sylvester, 1998; Zhao et al., 2016)에 도시해보았다(그림 9a, 9b). 일반적으로 0.3 이하의 낮은 CaO/Na₂O 비를 가지는 고알루미나질 화강암은 점토가 풍부하고 사장석 함량이 낮은(<5 wt.%) 이질암 기원의 마그마로부터 유래한 것인 반면에, 0.3 이상의 CaO/Na₂O 비를 갖는 고알루미나질 화강암은 점토가 결핍된 사질암 기원의 마그마로부터 생성된 것을 의미한다(Sylvester, 1998). 연구 지역 화강암은 0.3 이상의 CaO/Na₂O 비를 가지며 CaO/Na₂O 대 Al₂O₃/TiO₂ 다이아그램(그림 9a)에서 모두 사질 조성 근원암 영역에 도시된다. 또한 추곡령암체를 이루는 두 암상은 근원암 분류도인 Rb/Ba 대 Rb/Sr 다이아그램에서 모두 점토가 결핍된 암석인 잡사암(graywacke) 영역에 도시된다(그림 9b). 이러한 지화학적 특성을 종합해 볼 때, 추곡령암체를 형성한 마그마는 점토가 결핍된 잡사암과 같은 사질 조성을 갖는 변성퇴적암류 또는 이에 상응하는 화성암(예를 들어 화강섬록암)으로부터 유래한 것을 알 수 있다(Zhao et al., 2016). 추곡령암체를 형성한 마그마의 근원암이 잡사암 조성을 갖는 변성퇴적암류로부터 기원하였는지 아니면 이에 상응하는 화성암(예를 들어 화강섬록암)으로부터 유래하였는지를 정확히 규명하기 위해서는 이 암석들에 대한 Sr, Nd과 같은 방사성 동위원소와 더불어 변질작용에 대한 내구성이 강한 광물로 알려진 저어콘 등에 대한 산소 안정동위원소 연구가 수행되어야 할 것이다.

Fig. 9.

(a) CaO/Na2O vs. Al2O3/TiO2 diagram (after Sylvester, 1998; Jung and Pfander, 2007; Zhao et al., 2016) for the Chugongnyeong pluton. and (b) Rb/Ba vs. Rb/Sr diagram (after Sylvester, 1998; Zhao et al., 2016).

5.4. 용융조건 및 조구조환경

저어콘 포화온도(zircon saturation temperature)는 마그마 내에서 저어콘이 정출되는 온도(T_Zr)를 기반으로 화강암의 부분용융이 발생한 온도를 추정할 수 있는 단순하면서도 강력한 도구로 사용되고 있다(Watson and Harrison, 1983; Hanchar and Watson, 2003; Miller et al., 2003).

화천화강암 추곡령암체를 형성한 마그마 근원암의 부분용융이 일어난 온도를 알아보기 위하여 화학분석 결과 얻은 주원소 함량과 Zr 함량을 다음과 같은 저어콘 포화 지온계(zircon saturation thermometer)에 대입하여 저어콘 포화온도(T_Zr)를 계산하였다(Watson and Harrison, 1983; Hanchar and Watson, 2003).

여기에서 M은 (Na+K+2Ca)/(Al*Si)로서, 전암 내에 들어 있는 각각의 원소의 양이온 프랙션(fraction)을 더해 계산한 값이며, Zr_zircon 값은 일반적인 저어콘의 Zr 함량인 496,000 ppm (Miller et al., 2003)을 대입하여 계산하였다. 저어콘 결정 내 상속핵의 존재 유무는 위 식을 이용하여 계산한 저어콘 포화온도(T_zr)가 마그마 생성온도의 최저한계를 나타내는지 아니면 최고한계를 나타내는지에 영향을 미친다. 상속핵이 존재하면 전체 Zr 함량 중 일부는 상속핵에 존재하던 것이므로 마그마의 Zr 함량이 더 높게 평가되기 때문에 T_zr 값은 마그마 생성온도의 최고 한계를 지시하는 반면에, 상속핵이 존재하지 않을 경우 T_zr 값은 마그마로부터 저어콘이 정출되기 시작하는 온도를 지시하는 것이므로 마그마 생성온도의 최저한계를 나타낸다(Miller et al., 2003; Sagong et al., 2005a). 추곡령암체 반상흑운모화강암 내 저어콘에서는 음극선발광영상에서 대부분 상속핵을 가지고 있는 것이 관찰된다(그림 3). 따라서 위의 식을 통해 얻은 T_zr 값은 마그마 생성온도의 최고한계를 나타낸다고 볼 수 있다. 화천화강암 추곡령암체에 대해 계산한 T_zr 값(표 3)은 반상흑운모화강암이 696-813℃(평균 755℃), 등립질흑운모화강암이 710-840℃(평균 764℃)로, Zr 함량과 M을 통해 도시한 다이아그램에서 두 암상은 700-800℃ 온도 범위의 저어콘 포화 온도선에 잘 부합한다(그림 10).

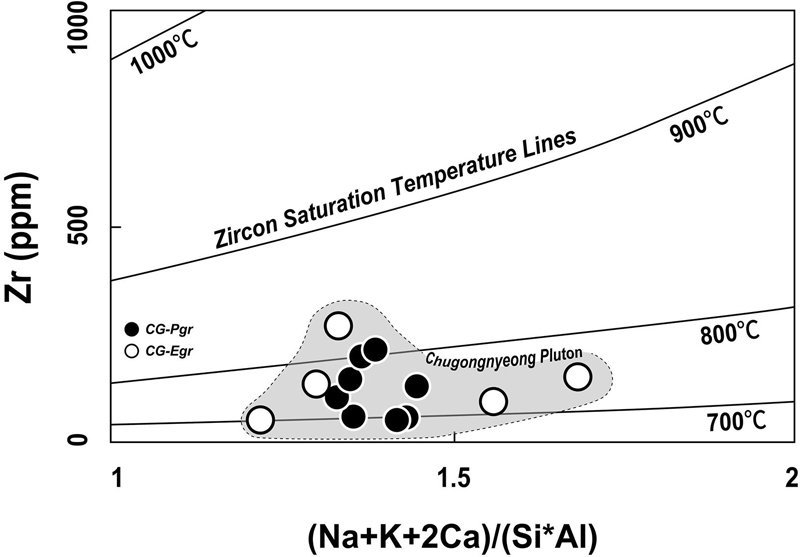

Fig. 10.

Binary plot of M=(Na+K+2Ca/(Si*Al) vs. Zr in ppm for the Chugongnyeong pluton (after Watson and Harrison, 1983). The isotherms are zircon saturation levels that were calculated.

이러한 온도 조건은 연구 지역으로부터 서쪽으로 약 40 km 떨어진 경기육괴 중부 광덕산 일대에 분포하는 중기 쥐라기 고알루미나질 화강암질암류(172-164 Ma; Park et al., 1997; Kim et al., 1999a; Song and Cho, 2009), 연구 지역으로부터 북서쪽으로 약 50 km 정도 떨어진 전기 백악기 압트절-알바절 시기에 생성된 명성산화강암(112 Ma; Hwang and Kihm, 2007) 및 인근 철원분지 내에 분포하는 지장봉응회암(113 Ma; Hwang et al., 2011)에 대해 계산한 T_zr 평균값인 762℃(광덕산 일대 화강암류; Han et al., 2020), 769℃(명성산화강암; Yi et al., 2017) 및 753℃(지장봉응회암; Yi et al., 2017)와 비슷하다. 뿐만 아니라 연구 지역으로부터 서쪽으로 약 140 km 정도 떨어진 인천 강화군에 분포하는 전기 백악기 석모도화강암(111 Ma; Kim et al., 2012)의 T_zr 값(평균 739℃; Yi et al., 2017)과도 유사하다. 한편 철원분지 내에 분포하는 트라이아스기 후기 보장산조면암(230.5±1.5 Ma; Hwang et al., 2017)은 이들보다 훨씬 더 높은 T_zr 값(평균 976℃)을 갖는 것으로 보고되었다(Yi et al., 2017). Hwang and Ahn (2017)은 A1-형 화성암의 특성을 갖는 보장산조면암이 페름-트라이아스기 송림조산운동 기간에 일어난 충돌작용 이후 확장성 환경에서 발달한 대륙 열곡에서 생성된 것으로 해석하였다. Yi et al. (2017)은 철원분지 일대의 조구조 환경이 보장산조면암이 생성된 230 Ma 경에 충돌 환경에서 확장성 환경으로 바뀌면서 지각의 두께가 얇아지고 맨틀 하부로부터 열이 상승하면서 지온 구배를 높인 반면에, 지장봉응회암이나 명성산화강암이 생성된 백악기 전기 압트절-알비절 시기에는 섭입대 환경하에 놓이면서 지온 구배가 트라이아스기보다 감소한 것으로 보고하였다.

이러한 사실은 연구 지역인 경기육괴 중부 지역과 그 일대의 지온 구배가 쥐라기 전기부터 쥐라기 중기까지, 그리고 백악기 전기 동안에 서로 유사했음을 의미한다. 경기육괴 중부에 위치하는 연구 지역의 쥐라기 전기 화강암인 추곡령암체의 T_zr 값이 광덕산, 명성산, 철원 분지 및 석모도 일대에 분포하는 쥐라기 중기 및 백악기 전기 화성암류와 유사한 T_zr 값을 갖는 것은 경기육괴 중부 일대가 쥐라기 전기에도 쥐라기 중기와 유사한 조구조 환경인 섭입대였을 가능성을 지시한다. 최근 190-170 Ma 기간에 한반도를 포함하는 대륙권 아래로 해양판이 완만한 경사를 가지며 섭입하면서 한반도 중부와 남부에서 쥐라기 화강암류가 활발하게 생성되었음이 보고되었다(Cheong et al., 2020; Kim et al., 2024). 추곡령암체는 암체의 동쪽 경계를 따라 추곡령암체와 동시기에 관입한 것으로 함수광물인 각섬석을 다량 함유하는 고철질암인 각섬석반려암(184.3 Ma, 미발표 자료)이 접하며 산출되며(그림 1c), Moon et al. (2022)은 고철질암(각섬석반려암)이 섭입대 환경에서 생성되었을 가능성에 대해 보고하였다. 즉 추곡령암체는 섭입대 환경에서 섭입하는 해양판 상부에 놓여있던 대륙암석권 맨틀이 부분용융 되어 생성된 고철질 마그마가 하부지각으로 상승함에 따라 열을 공급받은 하부지각 물질이 용융되면서 생성된 것으로 보인다. 추곡령암체가 섭입대 환경에서 생성되었을 가능성은 원시맨틀 값(Sun and McDonough, 1989)으로 표준화한 스파이더 다이아그램(그림 8a)에서 친석원소인 Cs, Rb, Ba가 부화되고, 고장력원소인 Nb, P, Ti가 부(-)의 이상 형태를 보이는 사실과도 잘 일치한다(Condie, 1989; Wilson, 1989). 뿐만아니라 연구 지역 화강암류를 조구조 판별도(Pearce et al., 1984; Harris et al., 1986)에 도시했을 때 화산호 환경에 도시되는 것도 섭입대 환경과 잘 부합한다(그림 11).

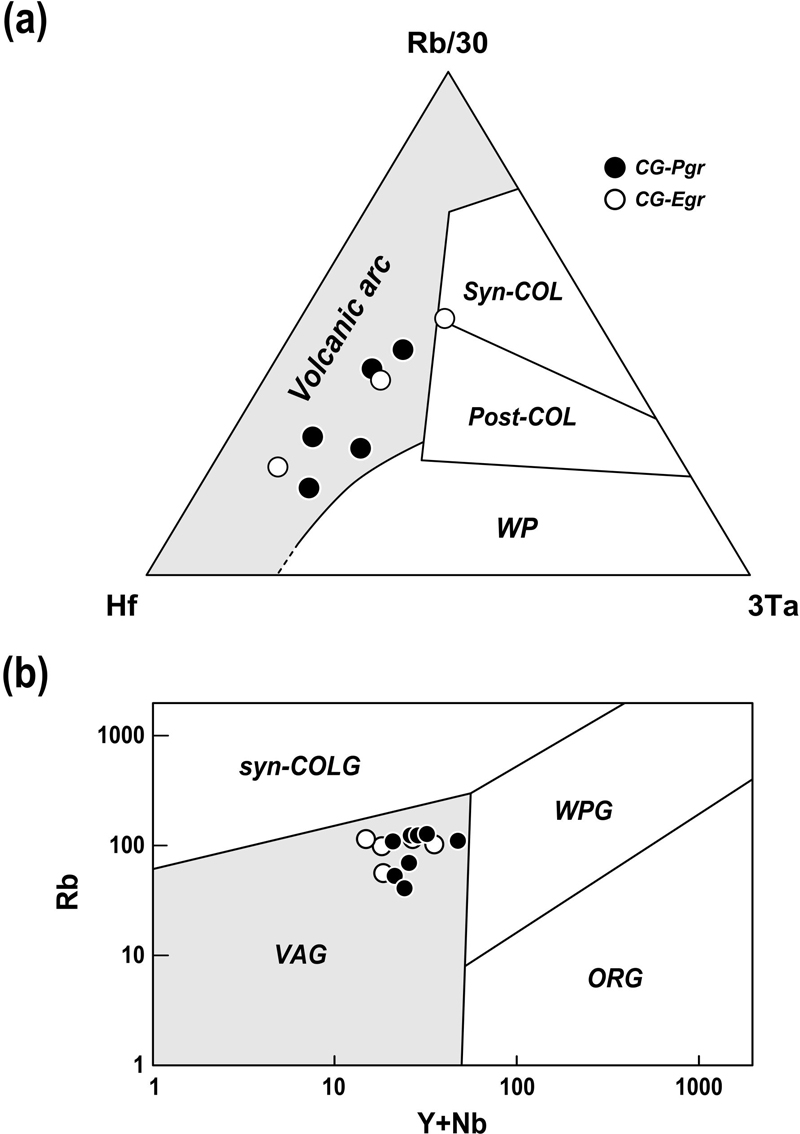

Fig. 11.

(a) Hf-Rb/30-3Ta ternary discrimination diagram after Harris et al. (1986). The Chugongnyeong pluton is plotted in the VAG field. (b) Rb vs. Y+Nb tectonic discrimination diagram (after Pearce et al., 1984; Förster et al., 1997) of the granites in Chugongnyeong pluton. Syn-COLG: Syn-collision granites, VAG: Volcanic arc granites, WPG: Within plate granites, ORG: Ocean ridge granites.

6. 결 론

경기육괴 중부에 분포하는 화천화강암은 암체의 남서부를 차지하는 용화산암체와 북동부를 차지하는 추곡령암체로 구성되며, 추곡령암체는 암체의 대부분을 차지하는 반상흑운모화강암과 상대적으로 소량 산출되는 등립질흑운모화강암으로 이루어져 있다. 추곡령암체 반상흑운모화강암에 대해 수행한 LA-MC-ICP-MS 저어콘 U-Pb 연대는 185.3±0.6 Ma을 나타낸다. 이러한 결과는 쥐라기 중기의 관입 연대를 가지는 용화산암체(172±5 Ma)와 달리 추곡령암체는 쥐라기 전기 플린스바흐절(192.9-184.2 Ma) 기간에 관입하였으며 용화산암체 이전에 생성되었음을 지시한다. 이는 경기육괴 동부 설악산 일대에서 제한적으로 보고된 쥐라기 전기 플린스바흐절 기간의 화성활동이 연구 지역인 경기육괴 중부 화천과 춘천 일대에서도 있었으며 쥐라기 동안 185.3 Ma부터 162 Ma까지 약 23 Ma 기간에 걸쳐 화성활동이 있었음을 알려준다. 추곡령암체를 구성하는 반상흑운모화강암과 등립질흑운모화강암은 모두 고알루미나질 화강암에 속하며, 모두 점토가 결핍된 잡사암과 같은 사질 조성의 변성퇴적암류 또는 이에 상응하는 화성암으로부터 유래하였다. 반정의 존재 유무 및 입자 크기와 같은 조직적인 차이를 보이는 반상흑운모화강암과 등립질흑운모화강암은 REE 패턴에서도 차이를 보이는데, 이것은 두 암상이 서로 다른 별개의 용융 사건을 통해 생성되었음을 시사한다. 추곡령암체는 조구조 판별도에서 화산호 영역에 도시되며, 스파이더 다이아그램에서 친석원소인 Cs, Rb, Ba가 부화되고 고장력원소인 Nb, Ti, P가 결핍된 지화학적인 특성을 보여주는 것으로 보아 섭입대 환경에서 생성되었음을 알 수 있다. 전암 저어콘 포화 지온계를 이용하여 계산한 용융 온도는 반상흑운모화강암이 696-813℃(평균 755℃), 등립질흑운모화강암이 710-840℃(평균 764℃)로 경기육괴 중부 연구 지역 일대에서 쥐라기 중기와 백악기 전기 동안 형성된 화강암류가 형성된 근원암의 용융 온도와 유사한 값을 갖는다.

Acknowledgments

이 논문은 2023년도 정부(교육부)의 재원으로 한국연구재단의 지원을 받아 수행된 기초연구 사업이다(No.2019R1A6A1A03033167). 본 논문에 많은 도움을 주신 익명의 심사위원 두 분과 편집위원께 감사드리며, 연대측정에 도움을 주신 신승원 교수님께 감사드린다.
