한국 포항시 남구 해도동 일대에 분포하는 포항분지의 삼차원 지질 모델링

1. 서 론

최근 에너지자원 탐사, 지열 에너지 개발, 방사성 폐기물 지층 처분 그리고 이산화탄소 지중 저장 등으로 인해 심부 지층에 대한 필요성과 관심이 증대되고 있다. 이러한 심부 지층에 대한 조사 및 연구에서는 지층 분포, 암상 및 암반 물성을 정확하게 파악하는 것이 매우 중요한 과제이다. 따라서 이를 파악하는 데 가장 정확한 방법인 시추 조사에 주로 의존하게 된다. 그러나 비용, 인력 및 시간 등의 문제로 충분한 시추가 이루어지지 못하는 경우가 많이 발생하기 때문에 심부 지질 자료 획득에 한계성을 가진다(Koo et al., 2006). 이와 같은 문제점을 극복하기 위해서 지구통계학적 기법을 통해 심부 지질을 정량적으로 특성화하고 사실적으로 가시화하는 삼차원 지질 모델링(three-dimensional geologic modeling)이 널리 이루어지고 있다.

삼차원 지질 모델은 위성 사진, 지표 지질도 및 수치 지형도와 같은 지리 정보 시스템(geographic in-formation system, GIS)과 지층 분포, 암상 및 암반 물성을 포함하는 물리 탐사 및 시추 자료 등을 종합적으로 분석하여 수립된다. 이러한 삼차원 지질 모델링은 크게 네 단계로 구분된다. 첫째, 점이나 선 그리고 삼각망(triangulated surface) 등의 기본적인 자료 구조를 이용하여 지층 경계와 단층 등의 지질 구조 상황을 삼차원으로 표현하고 분석하는 과정을 삼차원 구조 모델링(three-dimensional structural modeling)이라고 한다. 이는 복잡한 층서 분석이나 지질 구조 해석 등이 가능하다. 둘째, 삼차원 구조 모델을 기반으로 육면체 형태의 격자(grid) 구조를 이용하여 체적(부피)을 가지는 공간적 분포를 완성하는 과정을 삼차원 격자 모델링(three-dimensional grid modeling)이라고 한다. 셋째, 삼차원 구조 모델과 삼차원 격자 모델을 중합한 모델에 지형이나 지층 특성 등을 반영하여 삼차원으로 가시화하는 과정을 삼차원 지층 모델링(three-dimensional geologic formation modeling)이라고 한다. 그리고 마지막으로 삼차원 지층 모델 내 암상과 공극률 및 고유투수계수와 같은 암반 물성의 공간적 분포를 추정하고 분석하는 과정을 삼차원 암상 모델링(three-dimensional lithofacies modeling) 및 삼차원 물성 모델링(three-dimensional property modeling)이라고 한다. 이 모든 과정이 삼차원 지질 모델링에 해당되며, 심부 지층을 대상으로 하는 연구는 이러한 삼차원 지질 모델링 기술을 기반으로 한 다양한 연구들이 선행되어야만 한다.

최근 지구통계학적 기법을 사용하여 삼차원 지질 모델링에 대한 다양한 연구들이 수행되어 왔다. 먼저 퇴적분지의 구조적인 특성을 분석하기 위해 삼차원 구조 모델링이 수행된 바 있다(예, Guyonnet-Benaize et al., 2010; Vilain, 2010). 이 연구들은 시추공, 위성 사진, 지표 지질도, 그리고 수치 지형도 등을 일차적으로 분석하고 지층 및 지질 구조에 대해서 불연속 평활 보간법(discrete smooth interpolation, DSI method) (Mallet, 1989)을 이용한 삼차원 구조 모델링을 수행하였다. 그리고 지형 및 지층 특성 등을 반영하는 삼차원 격자 및 지층 모델링이 수행된 바 있다(예, Gwak and Lee, 2001; Kaufmann and Martin, 2008; Zanchi et al., 2009). 이 연구들은 삼차원 격자 및 지층 모델링을 수행하기 위한 방법론을 제시하였다. 또한 광체 품위 및 지층에 대한 공간적 분포를 예측하고자 삼차원 물성 모델링이 수행된 바 있다(예, Kim and Park, 2009; Kim et al., 2010; Wang and Huang, 2012). 이 연구는 보간(내삽)법(interpolation)인 역거리 가중(inverse dis-tance weighting, IDW) (Shepard, 1968) 및 크리깅(kriging) (Matheron, 1963) 보간법 알고리즘을 사용하였다. 한편 보간법은 동일한 조건에 대하여 결정론적(deterministic)인 하나의 결과만을 예측하며, 예측의 불확실성에 대해서 다루지 못하는 단점이 있다. 따라서 이러한 보간법의 단점을 보안하기 위해서 추계론적(stochastic) 기법인 조건부 시뮬레이션(conditional simulation)이 제안되었다. 지금까지 지구통계학에서 이용되어 온 대표적인 조건부 시뮬레이션 기법으로는 순차 가우시안 시뮬레이션(sequential Gaussian sim-ulation, SGS), 순차 지시 시뮬레이션(sequential in-dicator simulation, SIS), 절단 가우시안 시뮬레이션(truncated Gaussian simulation, TGS) 및 절단 지시 시뮬레이션(truncated indicator simulation, TIS)을 들 수 있다(Alabert, 1987; Matheron et al., 1987; Deutsch and Journel, 1992). 이러한 조건부 시뮬레이션은 지층의 암상 및 암반 물성 분포를 예측하고 불확실성을 정량적으로 평가하기 위하여 수행된 바 있다(예, Koo and Jeon, 2005; de Almeida, 2010; Jeong and Jang, 2011). 한편 아직까지 국내에서는 삼차원 구조, 격자, 지층 그리고 암상 및 물성 모델링을 종합적으로 수행하여 삼차원 지질 모델을 수립한 연구는 아직 시도된 바가 없다.

본 연구의 목적은 삼차원 지질 모델링 기술을 이용하여 연구 지역에 분포하는 한국 포항분지 내 지층 및 암상 분포를 정량적으로 특성화하고 사실적으로 가시화하는 것이다. 이를 달성하기 위하여 먼저 연구 지역 내 수치 지형도 및 해도, 지표 지질도 및 대심도 시추 주상도와 같은 원시 자료를 수집하여 분석하였으며, 이를 사용하여 삼차원 지질 모델링을 위한 기본적인 입력 자료를 생성하였다. 생성된 입력 자료는 수치 표고 모델 자료, 지표 지질도가 반영된 수치 표고 모델 자료, 지층 경계면 정보 시추 자료 및 암상 정보 시추 자료이다. 그리고 이러한 입력 자료를 사용하여 삼차원 구조 모델링, 삼차원 격자 모델링, 삼차원 지층 모델링 및 삼차원 암상 모델링을 순차적으로 수행하였다.

2. 지구통계학

3. 연구 지역

연구 지역은 경상북도 포항시 남구에 해당하는 지역이며, 동해안에 접해 있는 항구도시로서 경·위도 상 동경 129° 15’~129° 25’과 북위 36° 00’~36° 10’에 위치하고 있다(그림 1). 포항분지가 대부분을 차지하는 연구 지역의 지질은 백악기 석영반암(quartz porphyry) 및 석영조면암(liparite)을 기반암으로 하여 하부로부터 천북역암층, 학림층, 흥해층, 이동층, 두호층 및 여남층과 같은 제3기(신신생기 마이오세) 연일층군, 제3기 현무암 및 제4기 충적층으로 구성되어 있다(Um et al., 1964) (그림 1). 석영조면암은 결정질 응회암으로서 고규산형 유문암(high-silica rhyolite)으로 분류된다(Kim, 1990). 연일층군의 지층들은 최하부에 육성 기원의 쇄설성 퇴적암을 일부 포함하나 주로 해성 기원의 쇄설성 퇴적암으로서 이암, 사암 및 역암으로 이루어져 있으며, 대부분의 경우 고화도가 낮아서 반고결층이나 미고결층이다(Um et al., 1964). 연일층군의 전체 층후는 1,000 m 이상이다(Hwang, 1993; Sohn et al., 2001; Sohn and Son, 2004). 그리고 연일층군의 지층들은 대략 남북 방향의 주향과 동쪽으로 5~10°의 경사를 이루며 분포한다(Lee et al., 2009). 현무암은 연일층군의 지층들이 퇴적되는 동안에 일부 지역에서 이들을 관입하였다(Lee et al., 1992). 충적층은 주로 자갈과 모래로 구성되어 있다. 한편 연구 지역에서는 단층 구조가 관찰되지 않는다. 이러한 포항분지는 최근에 지열 에너지 개발, 이산화탄소 지중 저장 등으로 주목받고 있는 퇴적분지이다.

4. 삼차원 지질 모델링 개요

4.2 삼차원 지질 모델링 영역

심부 지층을 대상으로 하는 삼차원 지질 모델링 연구는 지층 분포나 암상 및 암반 물성을 정확하게 추정하는 것이 매우 중요하기 때문에 이를 파악하는 데 가장 정확한 방법인 시추 조사에 의존하게 된다. 따라서 삼차원 지질 모델링 영역(geologic modeling domain)을 설정하기 위해서 먼저 포항분지 내 조사된 대심도 시추 자료를 수집하였다. 수집된 대심도 시추 자료는 1960~70년대 포항분지 퇴적층 내 석유 부존 가능성 평가를 목적으로 수행된 제1차 석유탐사사업(1964년~1968년)과 제2차 석유탐사사업(1975년~1977년) (Korea National Oil Corporation, 2005)에서 시추한 각각 6개의 대심도 시추공(201, 301, 302, PY-1, PY-2, PY-3) (Lee et al., 1967, 1968; Lee, 1968)과 12개의 대심도 시추공(A, B, C, D, E, F, G, H, DS-1, DS-2, DS-3, DS-4) (Cho, 1984; Han et al., 1986, 1987) (Hong, 1991; Lee and Song, 1995; Yi and Yun, 1995; Lee et al., 1997) 및 2000년대 포항시 흥해읍 일대의 암반 내 부존하는 심부 지열 탐사를 목적으로 수행된 심부지열에너지개발사업(2003년~2006년)에서 시추한 4개의 대심도 시추공(BH-1, BH-2, BH-3, BH-4) (Song et al., 2003, 2004, 2005, 2006)이다(그림 1). 이러한 총 22개의 대심도 시추공 중에서 지표면으로부터 연일층군의 심도가 남쪽에 위치하는 시추공 B에서 875 m로 최대이며, 북쪽에 위치하는 시추공 201에서 110 m로 최소이다(그림 2). 본 연구에서는 신뢰도 높은 삼차원 지질 모델을 수립하기 위하여 상기한 총 22개의 대심도 시추공 중에서 밀집되어 있는 8개의 대심도 시추공(A, B, C, DS-1, DS-2, PY-2, 301, 302)을 선정하여 삼차원 지질 모델링에 사용하였다. 따라서 삼차원 지질 모델링 영역은 이러한 8개의 대심도 시추공을 포함하는 포항시 남구 해도동 일대로서 경·위도 상 동경 129° 21’~129° 22’과 북위 36° 00’~36° 01’에 위치하며, 동서 1,200 m, 남북 2,200 m 그리고 해수면 기준 심도 2,176 m에 해당한다(그림 1).

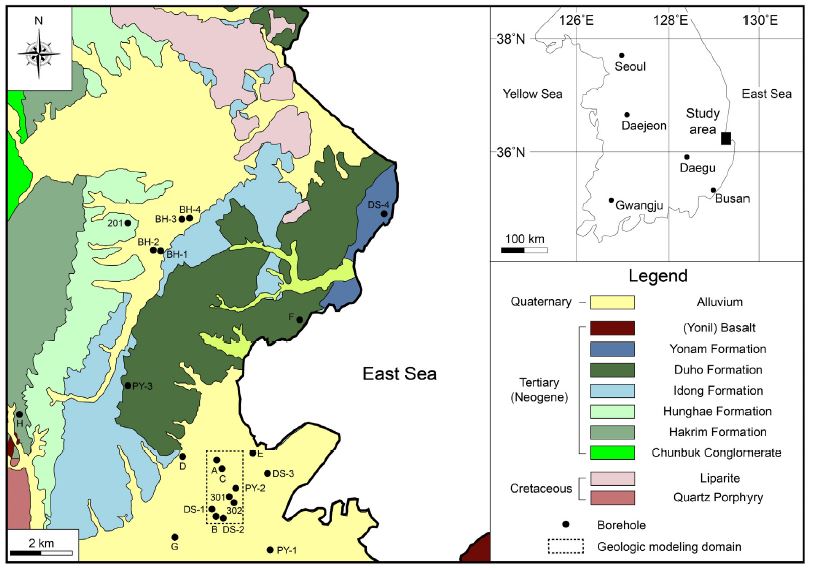

Fig. 1.

Location and geologic maps of the Pohang Basin with 22 deep boreholes and geologic modeling domain. The geologic map is modified from Um et al. (1964).

Fig. 2.

Stratigraphic cross-sections of 22 deep boreholes in the Pohang Basin. The numbers without underlines indicate the Cretaceous and Tertiary (K-T) geologic boundaries, while the numbers with underlines indicate the drilling depths. The borehole PY-3 does not have the K-T boundary.

4.3 삼차원 지질 모델링 작업흐름도

본 연구를 통해서 수행하고자 하는 삼차원 지질 모델링의 개념을 좀 더 명확하게 정립하기 위해서 작업흐름도로 방법론을 정의하였다(그림 3). 먼저 연구 지역 내 수치 지형도 및 해도(그림 3a), 지표 지질도(그림 3b) 및 대심도 시추 주상도 8개(A, B, C, DS-1, DS-2, PY-2, 301, 302) (그림 3c)와 같은 원시 자료를 수집하여 분석하였으며, 이를 사용하여 삼차원 지질 모델링을 위한 기본적인 입력 자료를 생성하였다. 생성된 입력 자료는 수치 표고 모델 자료(그림 3d), 지표 지질도가 반영된 수치 표고 모델 자료(그림 3e), 지층 경계면 정보 시추 자료 8개(그림 3f) 및 암상 정보 시추 자료 6개(그림 3g)이다. 암상 정보 시추 자료가 6개인 이유는 시추공 DS-1 및 DS-2에서는 암상에 대한 정보가 존재하지 않기 때문이다. 그리고 이러한 입력 자료를 사용하여 삼차원 구조 모델링(그림 3h), 삼차원 격자 모델링(그림 3i), 삼차원 지층 모델링(그림 3j) 및 삼차원 암상 모델링(그림 3k)을 순차적으로 수행하였다.

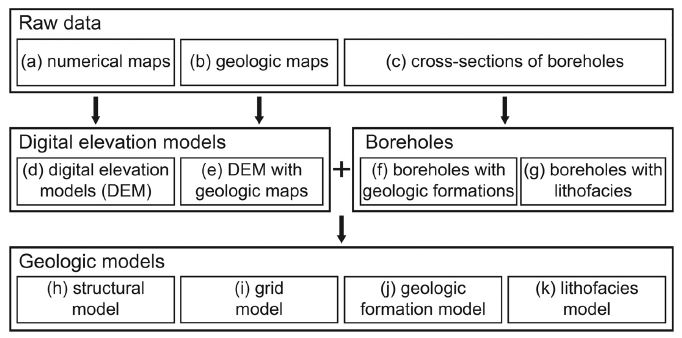

Fig. 3.

Work flow chart of three-dimensional geologic modeling through (a) numerical maps, (b) geologic maps, (c) cross-sections of boreholes, (d) digital elevation models (DEM), (e) digital elevation models (DEM) with geologic maps, (f) boreholes with geologic formations, (g) boreholes with lithofacies, (h) structural model, (i) grid model, (j) geologic formation model, and (k) lithofacies model.

5. 삼차원 지질 모델링 결과

5.1 삼차원 구조 모델링

삼차원 구조 모델링에는 앞서 수행된 원시 자료 분석을 통해 얻은 지표 지질도가 반영된 수치 표고 모델 자료(그림 3d, 3e) 및 지층 경계면 정보 시추 자료 8개(그림 3f)가 사용되었다. 먼저 지표 지질도가 반영된 수치 표고 모델 자료는 지표면에서의 지층 경계면으로 사용되었고 지층 경계면 정보 시추 자료는 지하에서의 지층 경계면으로 사용되었다. 지층 경계면 정보 시추 자료 8개를 정리한 표 1에서 보다시피 대심도 시추공 8개(A, B, C, DS-1, DS-2, PY-2, 301, 302) 각각에서 8개의 모든 지층(심성암층, 화산암층, 육성퇴적층, 학림층, 흥해층, 이동층, 두호층, 충적층)의 경계면 정보가 존재하지는 않는다. 즉 심성암층 경계면 정보는 시추공 PY-2, 301, 302에서, 육성퇴적층 경계면 정보는 시추공 A, C, PY-2, 301, 302에서, 학림층 경계면 정보는 시추공 A, B, C, DS-1, DS-2에서, 흥해층 경계면 정보는 시추공 A, B, C, DS-1, DS-2에서, 그리고 이동층 경계면 정보는 시추공 A, C, DS-1, DS-2에서 존재하지 않는다. 이와 같이 8개의 모든 지층의 경계면 정보가 존재하지 않는 대심도 시추공 8개로부터 삼차원 지질 모델링 영역 전체에서 8개의 모든 지층의 연속적인 경계면 분포를 예측하기 위하여 불연속 평활 보간법을 이용하여 삼차원 구조 모델링을 수행하였으며, 그 결과는 그림 4와 같다. 그림에서 보다시피 삼차원 지질 모델링 영역 전체에서 지표면을 기준으로 심성암층 상부면 심도는 1,174~1,706 m, 화산암층 상부면 심도는 408~941 m, 육성퇴적층 상부면 심도는 674~706 m, 학림층 상부면 심도는 589~612 m, 흥해층 상부면 심도는 412~472 m, 이동층 상부면 심도는 78~322 m, 두호층 상부면 심도는 31~50 m, 그리고 충적층 상부면(본 연구에서는 지표면) 심도는 0 m이다.

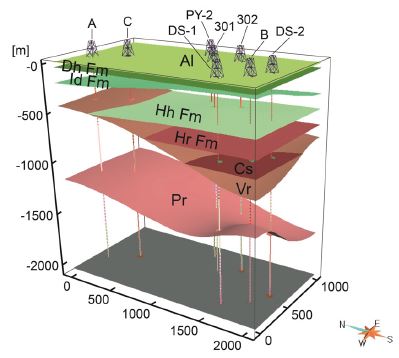

Fig. 4.

Three-dimensional structural model of the study area with upper surfaces of plutonic rocks (Pr), volcanic rocks (Vr), continental sediments (Cs), Hakrim Formation (Hr Fm), Hunghae Formation (Hh Fm), Idong Formation (Id Fm), Duho Formation (Dh Fm), and alluvium (Al) using discrete smooth interpolation (DSI).

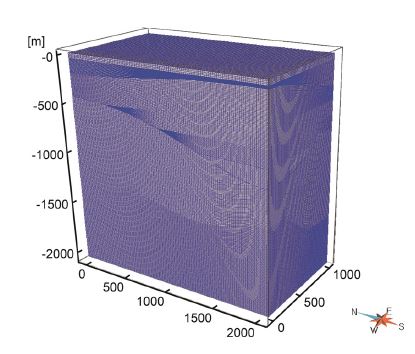

Fig. 5.

Three-dimensional grid model of the study area with plutonic rocks (Pr), volcanic rocks (Vr), continental sediments (Cs), Hakrim Formation (Hr Fm), Hunghae Formation (Hh Fm), Idong Formation (Id Fm), Duho Formation (Dh Fm), and alluvium (Al).

Table 1.

Depths to upper surfaces of geologic formations from ground surface at 8 deep boreholes.

5.2 삼차원 격자 모델링

상기한 삼차원 구조 모델의 지층 경계면에 기초하여 삼차원 격자 모델링을 수행하였으며, 그 결과는 그림 5와 같다. 그림에서 보다시피 삼차원 지질 모델링 영역 전체는 총 2,046,000개의 육면체 격자로 이산화되었으며, 생성된 삼차원 격자 모델은 동서 방향으로 60개, 남북 방향으로 110개, 수직 방향으로 310개의 육면체 격자로 구성되어 있다. 특히 삼차원 구조 모델링을 통해 생성된 지층 상부면 중 화산암층 상부면과 접하는 육성퇴적층, 학림층 및 흥해층 상부면 주변에서 육면체 격자가 세밀하게 제작되었으며, 이동층 및 두호층 상부면의 간격이 좁아지는 부분에서도 육면체 격자가 세밀하게 제작되었다. 그리고 생성된 삼차원 격자 모델은 삼차원 구조 모델링을 통해 수립된 8개의 지층 상부면을 경계로 8개의 지층 구역(block)으로 분리되어 있다. 한편 삼차원 지질 모델링 영역 내에서 이들 8개의 지층 구역별 격자수를 표 2에 정리하였다.

Table 2.

Number of grids, volumes, and volume fractions of geologic formations.

5.3 삼차원 지층 모델링

상기한 삼차원 구조 모델과 격자 모델을 중합하는 삼차원 지층 모델링을 수행하였으며, 그 결과는 그림 6과 같다. 그림에서 보다시피 생성된 삼차원 지층 모델은 하부로부터 백악기 심성암층(그림 6a)과 화산암층(그림 6b), 이들 기반암을 피복하는 제3기 육성퇴적층(그림 6c)과 해성퇴적층인 학림층(그림 6d), 흥해층(그림 6e), 이동층(그림 6f), 두호층(그림 6g) 및 제4기 충적층(그림 6h) 순으로 구성되어 있다. 한편 삼차원 지질 모델링 영역 내에서 이들 8개의 지층 구역별 부피 및 백분율을 표 2에 정리하였다. 표에서 보다시피 8개 지층들 중에서는 백악기 심성암층이 가장 많이 분포하다. 그리고 제3기 지층들 중에서는 이동층이 가장 많이 분포하며, 학림층이 가장 적게 분포한다.

Fig. 6.

Three-dimensional geologic formation models of the study area with (a) plutonic rocks (Pr), (b) volcanic rocks (Vr), (c) continental sediments (Cs), (d) Hakrim Formation (Hr Fm), (e) Hunghae Formation (Hh Fm), (f) Idong Formation (Id Fm), (g) Duho Formation (Dh Fm), and (h) alluvium (Al).

5.4 삼차원 암상 모델링

삼차원 암상 모델링에는 앞서 수행된 원시 자료 분석을 통해 얻은 암상 정보 시추 자료 6개(그림 3g)가 사용되었다. 그리고 백악기 심성암층과 화산암층 및 제3기 육성퇴적층은 각각 화강암과 응회암 및 역암의 단일 암상으로 구성되어 있기 때문에 삼차원 암상 모델링을 수행하지 않았으며, 사암과 이암이 혼재되어 있는 제3기 해성퇴적층(학림층, 흥해층, 이동층, 두호층)에 대해서만 삼차원 암상 모델링을 수행하였다. 따라서 대심도 시추공 6개(A, B, C, PY-2, 301, 302)에 존재하는 제3기 해성퇴적층(학림층, 흥해층, 이동층, 두호층)의 사암과 이암 암상 정보 자료에 대해서만 베리오그램 분석 후 조건부 시뮬레이션을 수행하였다. 한편 실제 대심도 시추공 6개로부터 얻어진 제3기 해성퇴적층 내 암상 정보 자료에 대해 통계 분석을 수행하였다. 그 결과는 이암이 96.40%, 사암이 3.60%로 이암이 사암에 비해서 압도적으로 많이 분포한다.

5.4.1 베리오그램 분석

6개의 대심도 시추공 자료에서 암상의 공간적 상관 관계를 파악하기 위해서 베리오그램 분석을 수행하였다. 먼저 한 기준점을 중심으로 30° 간격으로 암상의 주향(azimuth) 0°에서 180°까지, 경사(dip) 0°에서 90°까지 다양한 경우에 대해서 각각 실험적 베리오그램을 계산하였다. 다음으로 세 가지 이론적 베리오그램 모델(구형 모델, 가우시안 모델, 지수 모델)을 이용하여 이론적 베리오그램을 계산하였다. 그리고 계산된 실험적 베리오그램을 가장 잘 대표할 수 있는 따라서 삼차원 암상 모델링에 사용될 최적의 이론적 베리오그램을 선정하였다. 이때 이용된 상관 거리(range)는 그 값이 클수록, 회귀오차제곱합(sum of squares of regression error, SSR)은 추정 값과 자료 평균 값과의 차이의 제곱으로서 그 값이 작을수록, 결정계수(coefficient of determination, R²)는 회귀식의 적합도로서 그 값이 1에 가까울수록 최적의 이론적 베리오그램을 의미한다. 이러한 베리오그램 분석 결과는 표 3에 정리되어 있다. 표에서 보다시피 주향 180°와 경사 0° 방향에서 가우시안 모델을 이용할 때에 상관 거리가 가장 길며, 회귀오차제곱합이 상대적으로 작으며, 결정계수도 1에 가장 가깝다. 따라서 주향 180°와 경사 0° 방향의 가우시안 모델을 삼차원 암상 모델링에 사용될 최적의 이론적 베리오그램으로 선정하였다. 이렇게 선정된 최적의 이론적 베리오그램은 삼차원 지질 모델링 영역 내에 분포하는 제3기 해성퇴적층의 특징을 잘 반영하고 있다고 판단된다.

Table 3.

Results of variogram analyses.

5.4.2 조건부 시뮬레이션

베리오그램 분석을 통해 선정된 최적의 이론적 베리오그램을 사용하여 제3기 해성퇴적층 내 사암과 이암의 공간적 분포를 예측하기 위하여 조건부 시뮬레이션 기법의 일종인 순차 지시 시뮬레이션 및 절단 가우시안 시뮬레이션을 각각 100회씩 수행하였으며, 그 결과는 각각 그림 7 및 그림 8과 같다. 그림에서 보다시피 실제 6개의 대심도 시추공 자료와 마찬가지로 조건부 시뮬레이션 결과에서도 이암이 사암에 비해서 압도적으로 많이 분포하며, 사암이 수직 방향보다는 주로 수평 방향으로 우수한 연장성을 가진다. 또한 순차 지시 시뮬레이션 결과에 비해서 절단 가우시안 시뮬레이션 결과에서 사암의 분포 및 수평 방향의 연장성이 시추공 주변에서만 국한된다. 한편 각각 100회씩의 순차 지시 시뮬레이션 및 절단 가우시안 시뮬레이션 결과는 표 4에 정리되어 있다. 표에서 보다시피 평균값이 순차 지시 시뮬레이션 결과에서는 이암이 1.3734 × 10⁹ m³ (95.72%), 사암이 6.1336 × 10⁷ m³ (4.28%)이며, 절단 가우시안 시뮬레이션 결과에서는 이암이 1.4341 × 109 m³ (99.96%), 사암이 6.3964 × 10⁵ m³ (0.04%)이다. 즉 절단 가우시안 시뮬레이션 결과에 비해서 순차 지시 시뮬레이션 결과가 실제 6개의 대심도 시추공 자료의 통계 분석 결과인 이암 96.40%, 사암 3.60%와 보다 더 유사하다. 따라서 전반적으로 순차 지시 시뮬레이션을 사용한 삼차원 암상 모델이 절단 가우시안 시뮬레이션을 사용한 삼차원 암상 모델보다 통계학적 측면에서 좀 더 높은 신뢰성을 나타낸다.

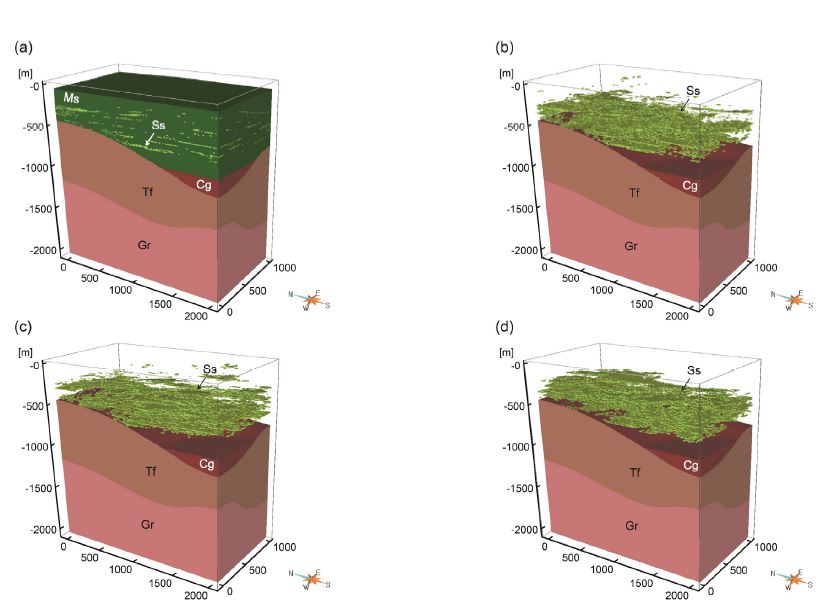

Fig. 7.

Three-dimensional lithofacies models of the study area with granite (Gr), tuff (Tf), conglomerate (Cg), mudstone (Ms), and sandstone (Ss) using sequential indicator simulation (SIS) with (a) 1st realization (mudstone and sandstone), (b) 1st realization (sandstone only), (c) 50th realization (sandstone only), and (d) 100th realization (sandstone only).

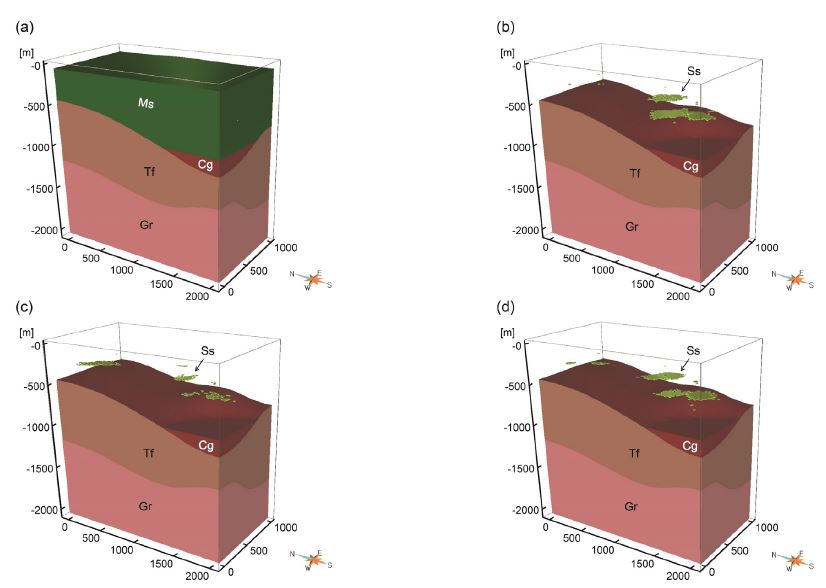

Fig. 8.

Three-dimensional lithofacies models of the study area with granite (Gr), tuff (Tf), conglomerate (Cg), mudstone (Ms), and sandstone (Ss) using truncated Gaussian simulation (TGS) with (a) 1st realization (mudstone and sandstone), (b) 1st realization (sandstone only), (c) 50th realization (sandstone only), and (d) 100th realization (sandstone only).

Table 4.

Results of conditional simulations.

5.4.3 교차 검증

삼차원 암상 모델링에 사용된 6개의 대심도 시추공(A, B, C, PY-2, 301, 302) 중에서 영향력이 가장 큰 시추공을 파악하기 위해서 교차 검증(cross validation)을 수행하였다. 이를 위해서 6개의 시추공 중 1개의 시추공을 순차적으로 제외하면서 나머지 5개의 시추공 암상 자료를 이용한 삼차원 암상 모델링 결과를 비교․분석하였다. 즉 순차 지시 시뮬레이션에서는 Case S-1 (시추공 A 제외), Case S-2 (시추공 B 제외), Case S-3 (시추공 C 제외), Case S-4 (시추공 PY-2 제외), Case S-5 (시추공 301 제외) 및 Case S-6 (시추공 302 제외)에 대해서, 절단 가우시안 시뮬레이션에서는 Case T-1 (시추공 A 제외), Case T-2 (시추공 B 제외), Case T-3 (시추공 C 제외), Case T-4 (시추공 PY-2 제외), Case T-5 (시추공 301 제외) 및 Case T-6 (시추공 302 제외)에 대해서 각각 100회씩 사암에 대해서만 수행하였으며, 그 결과는 표 5에 정리되어 있다. 표에서 보다시피 순차 지시 시뮬레이션 및 절단 가우시안 시뮬레이션 모두 시추공 PY-2를 제외한 경우(Case S-4, Case T-4)에 사암의 부피가 가장 작다. 이러한 교차 검증 결과는 시추공 PY-2가 본 연구에서 수행된 삼차원 암상 모델링에서 가장 영향력이 큼을 보여준다. 이는 시추공 PY-2가 삼차원 지질 모델링 영역 중앙에 가장 가깝게 위치하기 때문이다.

Table 5.

Results of cross validation.

6. 결 론

한국 포항시 남구 해도동에 분포하는 포항분지 내 지층 및 암상 분포를 정량적으로 특성화하고 사실적으로 가시화하기 위하여 삼차원 지질 모델링 기술을 이용한 일련의 삼차원 지질 모델링을 수행하였다. 이를 달성하기 위하여 먼저 연구 지역 내 수치 지형도 및 해도, 지표 지질도 및 대심도 시추 주상도 8개(A, B, C, DS-1, DS-2, PY-2, 301, 302)와 같은 원시 자료를 수집하여 분석하였으며, 이를 사용하여 삼차원 지질 모델링을 위한 기본적인 입력 자료를 생성하였다. 생성된 입력 자료는 수치 표고 모델 자료, 지표 지질도가 반영된 수치 표고 모델 자료, 지층 경계면 정보 시추 자료 8개 및 암상 정보 시추 자료 6개이다. 암상 정보 시추 자료가 6개인 이유는 시추공 DS-1 및 DS-2에서는 암상에 대한 정보가 존재하지 않기 때문이다. 그리고 이러한 입력 자료를 사용하여 삼차원 구조 모델링, 삼차원 격자 모델링, 삼차원 지층 모델링 및 삼차원 암상 모델링을 순차적으로 수행하였다. 첫 번째로 지표 지질도가 반영된 수치 표고 모델 자료 및 지층 경계면 정보 시추 자료 8개를 사용하여 불연속 평활 보간법을 이용한 삼차원 구조 모델링을 수행하였다. 이렇게 수립된 삼차원 구조 모델은 8개의 지층 경계면으로 구성되어 있다. 두 번째로 삼차원 구조 모델의 지층 경계면에 기초하여 삼차원 격자 모델링을 수행하였다. 이렇게 수립된 삼차원 격자 모델은 총 2,046,000개의 육면체 격자로 이산화되어 있다. 세 번째로 삼차원 구조 모델과 격자 모델을 중합하는 삼차원 지층 모델링을 수행하였다. 이렇게 수립된 삼차원 지층 모델은 하부로부터 백악기 심성암층과 화산암층, 이들 기반암을 피복하는 제3기 육성퇴적층과 해성퇴적층인 학림층, 흥해층, 이동층, 두호층 및 제4기 충적층 순으로 구성되어 있다. 네 번째로 백악기 심성암층과 화산암층 및 제3기 육성퇴적층은 각각 화강암과 응회암 및 역암의 단일 암상으로 구성되어 있기 때문에 암상 정보 시추 자료 6개를 사용하여 사암과 이암이 혼재되어 있는 제3기 해성퇴적층(학림층, 흥해층, 이동층, 두호층)에 대해서만 삼차원 암상 모델링을 수행하였다. 우선 베리오그램 분석을 통하여 주향 180°와 경사 0° 방향의 가우시안 모델을 최적의 이론적 베리오그램으로 선정하였으며, 이를 사용하여 조건부 시뮬레이션 기법의 일종인 순차 지시 시뮬레이션 및 절단 가우시안 시뮬레이션을 각각 100회씩 수행하였다. 실제 6개의 대심도 시추공 자료와 마찬가지로 조건부 시뮬레이션 결과에서도 이암이 사암에 비해서 압도적으로 많이 분포하며, 사암이 수직 방향보다는 주로 수평 방향으로 우수한 연장성을 가진다. 또한 순차 지시 시뮬레이션 결과에 비해서 절단 가우시안 시뮬레이션 결과에서 사암의 분포 및 수평 방향의 연장성이 시추공 주변에서만 국한된다. 한편 절단 가우시안 시뮬레이션 결과에 비해서 순차 지시 시뮬레이션 결과가 실제 6개의 대심도 시추공 자료의 통계 분석 결과인 이암 96.40%, 사암 3.60%와 보다 더 유사하다. 따라서 전반적으로 순차 지시 시뮬레이션을 사용한 삼차원 암상 모델이 절단 가우시안 시뮬레이션을 사용한 삼차원 암상 모델보다 통계학적 측면에서 좀 더 높은 신뢰성을 나타낸다. 마지막으로 삼차원 암상 모델링에 사용된 6개의 대심도 시추공 중에서 영향력이 가장 큰 시추공을 파악하기 위해서 교차 검증을 수행하였다. 그 결과는 시추공 PY-2가 본 연구에서 수행된 삼차원 암상 모델링에서 가장 영향력이 큼을 보여준다. 이는 시추공 PY-2가 삼차원 지질 모델링 영역 중앙에 가장 가깝게 위치하기 때문이다. 이와 같이 본 연구를 통해서 제시된 삼차원 지질 모델링 기술과 삼차원 지질 모델링 결과들은 향후 에너지자원 탐사, 지열 에너지 개발, 방사성 폐기물 지층 처분 및 이산화탄소 지중 저장 등의 목적으로 심부 지층을 정량적으로 특성화하고 사실적으로 가시화하는 데에 매우 유용하게 활용될 수 있을 것으로 기대된다.

Acknowledgments

본 연구는 산업통상자원부 산하 한국에너지기술평가원의 에너지자원융합원천기술개발사업 연구비 지원에 의해 수행되었습니다. 본 연구는 또한 부분적으로 미래창조과학부 산하 한국연구재단의 Brain Korea 21 사업 지원에 의해 수행되었습니다. 아울러 본 논문의 심사 과정에서 발전적인 조언과 비판을 해주신 장수범 박사님과 임현수 교수님께 깊은 감사를 드립니다.
