Rock series and petrochemical classification of the volcanic rocks in Ulleung Island

1. 서 언

울릉도는 한반도의 동해안 묵호에서 161 km 떨어진 동해 서부에 위치하는 하나의 별개 화산이며, 장단경 12.2×8.0 km를 가지는 오각형의 화산도로서 면적 72.9 km²를 가진다. 이 화산은 해수면 위에 983.6 m 높이로 그렇게 크지 않지만, 그러나 깊이 약 2,200 m의 해저면에서 콘 모양으로 솟아있고, 북동-남서 방향으로 약 30 km의 기저장경을 가진다. 그래서 이 화산은 아마도 일본의 가장 큰 화산 중의 하나인 후지산에 비교될 만큼 크다.

울릉도는 현무암, 조면안산암, 조면암, 포놀라이트 용암의 조합을 가지는 것이 우세하다. 이 섬에서, 수많은 용암류 외에도, 다량의 화성쇄설암, 수백 개의 암맥, 그리고 분출물에 포함되어 있는 반심성암 및 심성암 성격의 암괴들이 산출된다. 그러나 비화산성을 시사하는 기저부는 이 섬의 어디에도 노출되지 않는다.

화성암류는 일반적으로 광물조성, 화학조성에 근거한 정량적 분류와 암석조직에 근거한 정성적 분류에 따라 암석명을 붙이게 된다. 정량적 분류에 의한 암석명은 암석이 형성될 당시의 물리 화학적 조건들에 따라 다르게 나타나는 다양한 암석조직을 가미하여 사용하는 경우가 많다. 그러나 정량적 분류에서 광물조성, 화학조성에 근거한 분류는 현재까지도 상호 일치하는 방법이 제시되지 못하였다. 특히 심성암류는 일반적으로 현정질 조직을 나타내기 때문에 광물조성을 정량적으로 계산할 수 있지만, 반면에 화산암류는 흔히 비현정질로서 유리질 조직을 나타내기 때문에 광물조성에 근거한 정량적 분류가 어려워 화학적 분류 방법을 흔히 사용하게 된다.

화학적 분류는 여러 연구자들에 의해 다양한 방법이 제시되어 왔는데, 그 중에서 전 세계적으로 화산암류의 화학적 자료를 수집하고 이전 연구자들이 제시한 분류 방법들을 통합적으로 검토하여 만들어졌던 다음 분류 방법이 현재 주로 사용되고 있다. Irvine and Baragar (1971)는 화학분석치를 사용하여 계산한 노옴광물(normative mineral)의 상대적인 비에 근거한 다양한 분류도를 제시하였으며, Le Bas et al. (1986)은 알칼리와 실리카에 의한 TAS ((Na₂O+ K₂O)-SiO₂) 분류도를 제안하여 국제지질과학연합회(IUGS: International Union of Geological Sciences)에서 흔히 사용하도록 추천되었다. 하지만 동일한 암석도 이와 같이 인위적으로 선택된 분류도에 적용하더라도 그 암석명이 다를 수 있다(Cox et al., 1979; Rollinson, 1993).

울릉도에 대한 초기 지질조사는 1915-1916년에 Tamura and Shinohara에 의해 수행되었으며, 이들은 이 화산의 지형과 조면암 용암, 암맥 및 집괴암의 산출을 간단하게 언급하였다(Tsuboi, 1920). 그러나 울릉도의 지질에 관한 지식에 실질적으로 공헌한 사람은 Tsuboi가 처음이었다. 그는 포놀라이트 및 백류석-함유 용암의 산출을 보고하였으며(Tsuboi, 1920), 울릉도에 대해 유일하게 발간한 스케치 지질도를 첨부하였다.

울릉도 화산은 암석기재적 관점에서 다른 지역만큼 중요함에도 불구하고, 지질학 및 암석학에 관한 충분한 정보가 제공되지 않았다. Harumoto (1970)는 울릉도 화산에 관한 지질, 화산역사, 암석기재를 다루었으며, 이 지역의 알칼리암대에 관한 지식에 약간이나마 공헌하려고 하였다. 그리고 그는 이 화산에서 산출되는 용암, 암맥과 포출 심성암의 20개 이상의 암형을 기재하였다.

울릉도 화산암류의 암석명은 Harumoto (1970)가 제시한 바와 같이 현장에서 주로 사용되는 구성광물에 기인한 암석명이 주로 사용되었다. 그러나 1980년대 이후부터는 암석의 주원소 분석치를 근거로 명명된 암석명이 주로 사용되어왔다(e.g., Kim and Lee, 1983; Won and Lee, 1984, 1988; Kim, 1985a, 1985b, 1986; Lee and John, 1985; Yun, 1986; Min et al., 1988; Kim et al., 1999; Song et al., 1999, 2006). 우선 구성광물의 양적비와 암석조직에 근거한 암석명은 암석 화학분석이 이루어지지 않은 암층명이나 야외암상의 기재시 반정 광물의 종류 및 상대적인 비에 따라 붙여진 이름이다. 이러한 암석명은 비록 야외에서는 유용하게 사용되어질 수 있지만 주관적인 관점에 크게 좌우될 수밖에 없으며, 아직까지 암석에 포함된 유리질 때문에 화산암류의 정확한 모드 분석을 통해 통계적으로 객관적인 검증을 할 수 없는 것이 사실이다. 따라서 암석화학적인 암석명이 화산암류에서 주로 사용될 수밖에 없는 것이 현실이고 기존 암석명을 검토할 수 있는 적절한 방법이다.

울릉도 화산암류는 알칼리 계열에 속하는 것으로 알려져 있지만 알칼리 계열 중에 Na 계열인지 K 계열인지에 관해 확실하게 검토되지 않았다. 각 계열은 암석명이 완전히 다르기 때문에 객관적인 구분 기준에 따라 확실하게 검증할 필요가 있다. 따라서 을릉도 화산암류는 알칼리암류의 구분 기준 및 그 특성을 고찰해야만 한다.

이 논문에서는 울릉도 화산암류의 전암 주원소 분석 자료를 이용하여 암석계열 및 암석분류를 고려할 때 문제점을 검토하고, 화학분석 자료를 이용한 화산암류의 층서명과 암석명을 기재할 때 혼용으로 인한 혼란을 막을 수 있는 합리적인 방안을 제공하고자 한다.

2. 지질개요

울릉도 화산암류는 모두 알칼리 계열로서 분출 시기별로 다양한 화학 조성을 보이지만 일련의 분별결정작용을 겪으면서 분화된 것으로 해석하였다(Won and Lee, 1984; Kim, 1985b, 1986; Song et al., 1999). 전반적으로 이 화산암류에는 점착성 현무암질 또는 조면암질 용암들이 풍부하고 이들의 응회암과 각력암이 협재된 셈이다. 이 그룹들 사이에는 역암이 협재되거나 부정합이 존재한다. 이러한 산출 양상과 관계는 화산윤회에 따라 폭발성 분출과 분류성 분출이 반복적으로 일어난 결과이고 이 화산윤회 사이의 화산휴지기에 침식작용과 퇴적작용의 결과로 나타난다.

화산층서는 화산윤회와/혹은 부정합을 기준으로 할 때, 도동현무암질암류, 울릉층군, 성인봉층군과 나리층군 등의 4개 층군으로 구분할 수 있다(Hwang et al., 2012). 울릉층군은 화산쇄설암류(3개 암층)와 하부 조면암질암류(7개 암층)로 구성되고, 성인봉층군은 상부 조면암질암류(10개 암층)와 포놀라이트질암류(3개 암층)로 구성되며, 나리층군은 칼데라형성 화산암류(2개 암층)와 조면안산암질암류(3개 암층)로 구성된다(그림 1).

Fig. 1.

General geological map of Ulleung Island (after Hwang et al., 2012).

지질연대는 도동현무암질암류가 Ar-Ar 동위원소에 의해 1.43±0.27 Ma를 나타내고, 울릉층군의 사동각력암에 협재된 조면암이 1.25±0.15 Ma, 하부 조면암질암류가 0.51±0.16~0.75±0.13 Ma 범위를 보여주며, 성인봉층군이 0.17±0.12~0.33±0.18 Ma 범위를 나타낸다(Hwang et al., 2012). 그리고 나리층군의 말잔등응회암이 그 하부와 중부에서 나온 탄화목의 ¹⁴C 동위원소로부터 15,880±60~15,560±100 BP, 7,660±40~7,600±40 BP를 나타낸다(Lim, 2011).

3. 광물학적 특징

울릉도 화산암류 중에서 현무암은 반정으로 주로 사장석과 휘석으로 구성되고 자철석과 감람석을 수반한다. 석기는 사장석으로 주로 구성되며 휘석, 자철석을 포함하고 티탄철석과 인회석 등을 수반하며 주로 유리양모상 조직(hyalopilitic texture)을 나타낸다.

조면안산암은 사장석, 알칼리장석, 휘석, 캘슈타이트(kaersutite), 흑운모 및 자철석 등의 반정을 포함한다. 석기는 대개 알칼리장석으로 구성되고 흔히 조면상 조직(trachytic texture)을 형성하며 캘슈타이트, 자철석, 백류석(leucite) 및 인회석을 소량 수반한다.

조면암은 반정으로 알칼리장석, 휘석과 캘슈타이트 등이 나타나고 석기에도 이들이 흑운모와 자철석 등과 함께 존재하며 인회석 등을 수반한다. 침상의 알칼리장석 미정들이 흔히 조면상 조직을 나타내며 그 사이에 유리질 물질이 존재한다.

포놀라이트는 반정이 거의 없고 대개 알칼리장석이 석기로서 조면상 조직을 이루며 휘석, 캘슈타이트, 흑운모, 소달라이트와 인회석 등이 수반된다.

화산암류는 사방휘석 반정의 유무에 따라, 혹은 반응연 및 석기로 산출하는 단사휘석이 성분에 따라 감람석 알칼리 계열, 피저나이트 계열(솔리아이트 계열)과 자소휘석 계열(칼크알칼리 계열)로 구분된다(Kuno, 1959).

알칼리암류는 Na₂O+K₂O의 함량이 장석류를 생성하는데 필요한 것보다 더 많은 암석을 말하며, 암석 자체 혹은 CIPW 노옴 계산치에서 네펠린(nepheline) 혹은 백류석과 같은 준장석류, 혹은 알칼리 휘석류와 알칼리 각섬석류를 함유한다(Carrie, 1976).

알칼리 화산암류는 일반적으로 반정과 석기단계에서 Ca-부족 휘석이 없고 감람석과 Ca-풍부 사방휘석 간의 반응관계가 없는 것이 특징적이다(Kuno, 1968). 감람석과 알칼리장석은 현무암의 석기에서 흔하다. 캘슈타이트는 약간의 현무암에서 소량으로 산출되고 알칼리 각섬석과 흑운모는 후기단계 암석에서 특징적이다.

울릉도의 화산암류는 위 기준을 적용하면 사방휘석이 없고 석기의 단사휘석으로서 피저나이트가 산출되지 않기 때문에 알칼리 계열에 해당한다. 광물조합에서 알칼리장석이 매우 흔하게 산출되고 캘슈타이트와 같은 알칼리 각섬석이 흔히 나타나며 드물지만 백류석과 소달라이트가 관찰되기 때문에 알칼리 계열을 지지해준다.

4. 암석화학적 특성

알칼리암류는 성인과 관련하여 Na₂O+K₂O의 함량이 장석류를 생성하는데 필요한 것보다 더 많은 암석을 말하며, Na₂O+K₂O/Al₂O₃보다 작지만 Na₂O+ K₂O+CaO/Al₂O₃보다 크다(Yoder and Tilley, 1962; Green and Ringwood, 1967; Irvine and Baragar, 1971). Na₂O+K₂O/Al₂O₃의 비가 1보다 더 커서 추가 알칼리를 함유하는 암석은 과알칼리암류로 부르게 되며, 과알칼리암류는 SiO₂로 비포화되어 있다.

울릉도 화산암류는 암석화학적 자료에 의해 알칼리암류로만 구성된 화산도로 알려져 왔다. 암석조직과 구성광물의 차이에서도 알칼리 현무암질암류는 반상조직이 뚜렷하게 나타나지만 사방휘석 반정이 존재하지 않고, 감람석 반정과 잔류마그마의 반응으로 만들어진 Ca-풍부 사방휘석 반응연(reaction rim)이 없으며, 석기에 최종충진물(mesostasis)로 채워지는 석영의 존재(Macdonald and Katsura, 1964; Irvine and Baragar, 1971)가 인지되지 않는다. 한편 알칼리 화산암류의 특성은 암석화학적 성질에서 쉽게 인지되는데, 울릉도 알칼리암류는 동일한 MgO 조성에서 한반도의 비알칼리암류에 비해 상대적으로 CaO와 SiO₂는 낮고, Al₂O₃, TiO₂, Na₂O, K₂O와 P₂O₅는 높은 편이다.

울릉도 화산암류는 TAS 분류도(Le Maitre, 1984; Zanettin, 1984; Le Bas et al., 1986; Le Maitre et al., 1989)에서 대부분 알칼리암류로 분류되지만(그림 2), 그러나 이들은 어떤 기준을 적용하는가에 따라 약간의 차이를 나타낸다.

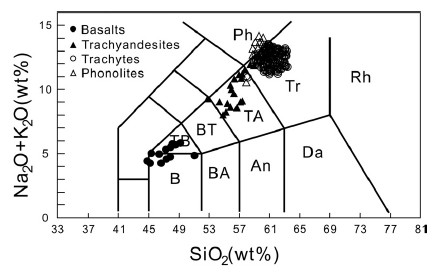

Fig. 2.

Classification of the volcanic rocks in Ulleung Island on the total alkali silica (TAS) diagram. The fields rock nomenclature schemes of Le Maitre (1984), Zanettin (1984), Le Bas et al. (1986) and Le Maitre et al. (1989, 2002). The root names are the same as B, basalt; TB, trachybasalt; BT, basaltic trachyandesite; TA, trachyandesite; Tr, trachyte; Ph, phonolite; BA, Basaltic andesite; An, andesite; Da, dacite, Rh, rhyolite.

울릉도 화산암류는 Irvine and Baragar (1971)의 기준에 적용하면 모든 시료가 대부분 알칼리암류에 속하지만 조면안산암류는 그렇지 않다(그림 3). 따라서 여러 연구자에 의해 제시된 기준을 비교함으로써 더 합리적인 구분 기준을 제시할 수 있을 것이다. 이 결과를 다시 TAS 분류도에서 Macdonald and Katsura (1964)와 Kuno (1968)의 기준과 비교해 보면, 모든 시료가 알칼리암류에 속하는 것으로 나타난다(그림 3).

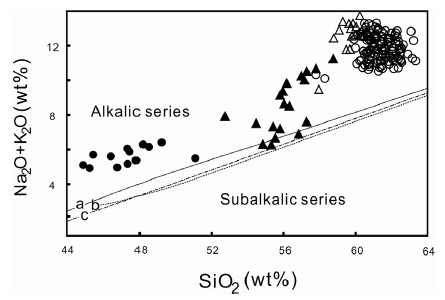

Fig. 3.

Classification of alkalic and subalkalic series in term of K2O+Na2O versus SiO2 for the basaltic rocks in Ulleung Island. The boundary lines are from (a) Irvine and Baragar (1971), (b) Kuno (1968), and (c) Macdonald and Katsura (1964). Symbols are the same as in Fig. 2.

특히 현무암류는 Middlemost (1975)에 의하면 Na₂O와 K₂O의 특징을 이용하여 SiO₂-Na₂O와 SiO₂-K₂O 그림으로 구분하는 방안을 제안하였다. 이 그림에서 그는 각각의 고유 영역에만 도시되는 암석은 알칼리 현무암과 비알칼리 현무암으로 분류하였다. 그러나 동일한 시료가 두 그림에서 서로 다른 영역에 도시되는 암류는 전이성 현무암(transitional basalt)으로 구분하였다. 울릉도 현무암류는 SiO₂-K₂O 그림에 적용하면 일부를 제외하고 대부분 알칼리 현무암에 속하며, K₂O 함량이 비교적 높다는 것을 나타낸다(그림 4A). 그러나 SiO₂-Na₂O 그림에서는 이 현무암류가 대부분 알칼리가 적은 비알칼리 현무암에 속하는데, 이는 Na₂O 함량이 비교적 적다는 것을 암시한다(그림 4B). 따라서 울릉도 현무암류는 Middlemost (1975) 기준에 의하면 동일한 시료가 두 그림에서 서로 다른 영역에 도시되기 때문에 전이성 현무암으로 볼 수 있다. 그러나 Hyndman (1985)의 SiO₂에 대한 K₂O+Na₂O의 그림을 적용하면 1개 시료를 제외하고 모두 알칼리 현무암류 영역에 도시된다(그림 5). 이처럼 분류 기준에 따라 나타나는 상반된 결과는 전암 주원소 중에서 특정원소의 변화만을 이용하여 울릉도에 분포하는 현무암류의 성격을 규정하는 데에는 상당한 어려움을 제공한다. 그러나 다만 울릉도의 화산암류가 비교적 K₂O 함량이 상당히 높다는 것을 알 수 있을 뿐이다.

Fig. 4.

Classification of alkalic and subalkalic seres in terms of (A) K2O versus SiO2 and (B) Na2O versus SiO2 (after Middlemost, 1975). Symbols are the same as in Fig. 2.

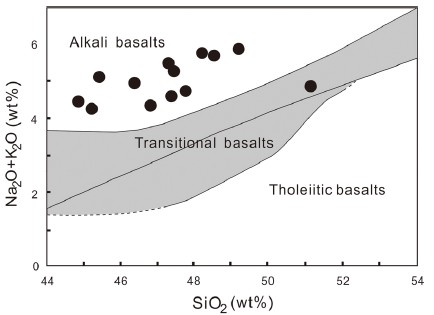

Fig. 5.

K2O+Na2O versus SiO2 plot of the basaltic rocks in Ulleung Island, showing transitional basalt between alkalic and tholeiitic basalts (after Hyndman, 1985).

울릉도 현무암류는 Middlemost (1975)의 방법에 의해 구분된 전이성 현무암은 모두 Irvine and Baragar (1971)의 알칼리 현무암 영역에 도시되는 동시에, Macdonald and Katsura (1964)와 Kuno (1968)의 기준에서도 알칼리 현무암 영역이 중첩되는 곳에 도시된다(그림 3). 한편, Le Bas et al. (1986)의 TAS 분류도에서 비알칼리 현무암 영역에 도시되는 시료는 전혀 없다(그림 2). 그런데 TAS 분류도에서 Macdonald and Katsura (1964)와 Kuno (1968)의 기준과 Irvine and Baragar (1971)의 기준 간에 차이가 나는 이유는 Rickwood (1989)가 분석기관 간에 나타나는 오차에 기인한 것으로 해석하였다. 따라서 각각의 기준선 사이에 도시되는 현무암류는 알칼리 혹은 비알칼리 현무암으로 단정 지을 수 없는 중간적인 성격을 가진다고 제안하였던 것(Rickwood, 1989)을 생각하지 않을 수 없다.

이상에서 울릉도 화산암류는 그 분류 기준에 따라 서로 다른 암석 영역에 도시될 수 있음을 확인할 수 있었다. 특히 Le Bas et al. (1986)의 TAS 분류도에서 현무암 영역에 도시되는 울릉도 현무암류는 Irvine and Baragar (1971)의 알칼리 현무암 영역에 도시되기 때문에 알칼리 현무암으로 분류하는 것이 당연하고 생각된다. 결과적으로 이들 그림에서 울릉도 현무암류의 성격은 조산대 화산암에 속하지 않는다는 것이고 판내부 혹은 열곡대의 화산암에 해당되는 것을 암시한다.

5. 토 의

5.1 암석계열

TAS 분류도에서 화산암류의 계열은 실리카의 포화도에 따라 달라지며, 이는 K₂O와 Na₂O의 알칼리에 의해 좌우된다고 말할 수 있다. 그래서 알칼리 계열은 K₂O 대 Na₂O의 도시에 의해 Na, K 및 고K 계열(혹은 타입)로 세분되어 왔는데, 울릉도 화산암류는 K 계열과 Na 계열에 도시된다(그림 6).

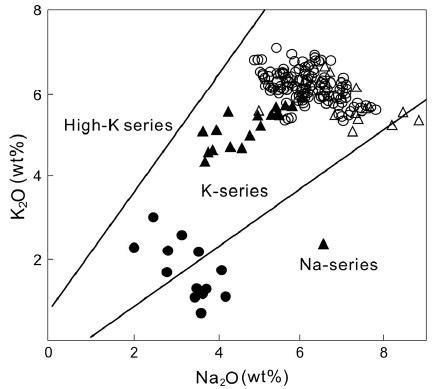

Fig. 6.

K2O versus Na2O diagram of the volcanic rocks in Ulleung Island, showing the subdivision of the alkalic series into high-K, K and Na subseries (after Middlemost, 1975). Symbols are the same as in Fig. 2.

특히 고K 계열을 제외한 알칼리 계열은 전통적으로 K₂O와 Na₂O의 상대적인 양에 따라 K 타입과 Na 타입으로 구분하여 왔다. 즉 조면현무암과 조면안산암은 K₂O<Na₂O이면 하와이아이트, 뮤저라이트, 벤모레아이트로 이름하였고, 반면에 K₂O>Na₂O이면 K조면현무암, 쇼쇼나이트, 라타이트로 불러져 왔다. 그런데 알칼리가 1.5% 이하인 세계의 모든 암석은 틀림없이 K 타입에 해당된다. 또한 모든 화산암 중에 오로지 약 12%만이 K₂O가 Na₂O보다 많은 K 타입에 속한다. 이와 같은 이유들 때문에 이 두 타입은 Na₂O-1.5>K₂O 혹은 Na₂O-1.5<K₂O의 기준에 따라 구분하도록 하였다(Le Maitre, 1984; Zanettin, 1984). 이렇게 하더라도 K 타입이 훨씬 많기 때문에 양적 차이를 현실화하기 위해 또다시 Na₂O-2.0>K₂O 혹은 Na₂O-2.0<K₂O의 기준에 따라 Na 계열과 K 계열로 구분할 것을 제안하였다(Le Bas et al., 1986; Le Maitre et al., 1989, 2002).

울릉도 화산암류는 단순히 K₂O과 Na₂O의 함량 차이에 의하면 암형(rock type)에 따라 차이가 있지만 전체적으로 45%만이 K 타입에 속한다(표 1). 그러나 K₂O>Na₂O-1.5의 기준에 따르면 이 자료의 86%가 K 계열에 속하고 K₂O>Na₂O-2.0의 기준에 의하면 92%가 K 계열로 구분된다(그림 7).

Table 1.

Number and percentage of three relative content difference of K2O and Na2O from each rock type of the volcanic rocks of Ulleung Island.

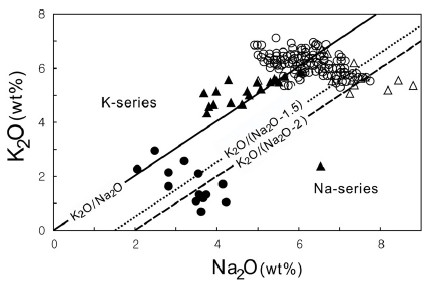

Fig. 7.

K2O versus Na2O plot of the volcanic rocks in Ulleung Island, showing the subdivision of the alkalic series into K and Na subseries. The boundary line K2O/(Na2O-1.5) are designed from Le Maitre (1984) and Zanettin (1984), and K2O/(Na2O-2), Le Bas et al. (1986). Symbols are the same as in Fig. 2.

일반적으로 맨틀의 부분용융으로 형성된 근원마그마에서 K와 Na는 정상 맨틀 광물의 특성상 불호정성 특징을 갖기 때문에 K₂O/Na₂O 비는 근원지에 대한 지시자의 역할을 할 수 있다. 또한 대부분의 알칼리 화산암류는 분별정출작용에 의해 분화되는 동안에도 어느 정도의 일정한 K₂O/Na₂O 비를 유지하기 때문에, 이는 알칼리 화산암류를 Na와 K 계열로 구분하는데 이용될 수 있다(Wilson, 1989).

화산암류의 계열은 다른 지역의 전형적인 알칼리 화산암류와의 경향성 비교를 통해 하와이 등과 같은 Na 계열과 고프와 같은 K 계열로 구분할 수도 있다(Macdonald and Katsura, 1964; Middlemost, 1975; Le Maitre, 1984; Zanettin, 1984; Le Bas et al., 1986). 이들의 자료에 따르면 하와이(Macdonald and Katsura, 1964), 세인트헬레나(Baker, 1969), 헤브리드의 화산암류가 Na 계열에 속하고, 반면 고프(Le Roex, 1985)와 트리스탄다쿤하(Le Roex et al., 1990)의 화산암류가 K 계열에 속한다.

그림 8은 여러 연구자들이 제시한 K₂O/Na₂O 기준(Macdonald and Katsura, 1964; Middlemost, 1975; Le Bas et al., 1986)에 울릉도 화산암류 시료를 적용한 것이다. 이들 전형적인 특징을 나타내는 알칼리 화산암류 지역은 각각의 기준에 따라 확연히 Na 계열과 K 계열로 구분된다. 그러나 이와 달리 울릉도 화산암류는 대부분 K 계열에 속하지만 각 기준에 따라 4∼8%가 약간 다르게 나타난다(표 2). 즉 일부가 기준에 따라 정확히 구분할 수 없지만 Na 계열 영역으로 약간 중첩되는 양상을 나타낸다. 즉 울릉도 화산암류는 Macdonald and Katsura (1964)의 기준에 따르면 이 자료의 4%가 Na 계열에 속하고 Middlemost (1975)의 기준에 의하면 6%가 Na 계열로 구분되며 Le Bas et al. (1986)의 기준에 의하면 8%가 Na 계열의 영역에 도시된다(그림 8). 이 구분을 단순히 적용할 경우 울릉도 알칼리 화산암류가 서로 다른 두 계열의 마그마로부터 분출된 것으로 해석될 수도 있다. 그러나 이의 가능성은 아마 암석기재 및 암석화학적 특징이 보고된 울릉도 화산암류에 대한 자료(Kim and Lee, 1983; Won and Lee, 1984, 1988; Kim, 1986; Yun, 1986; Song et al., 1999)를 검토해 보았을 때, 이들 암류가 암석기재, 암석화학 및 동위원소적으로 모두 동원임을 암시한다. 그러나 K₂O/Na₂O 비의 기준에 따라 Na 계열 혹은 K 계열로 구분되기 때문에 앞으로 더 자세한 연구로 효과적인 구분법이 나온다면 더 검토할 소지를 남긴다.

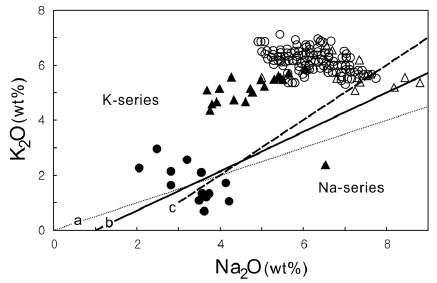

Fig. 8.

K2O versus Na2O plot of the volcanic rocks in Ulleung Island, showing the subdivision of the alkalic series into K and Na subseries. The boundary line are from (a) Macdonald and Katsura (1964), (b) Middlemost (1975), (c) Le Bas et al. (1986). Symbols are the same as in Fig. 2.

Table 2.

Number and percentage of three criteria according to K2O/Na2O ratio from each rock type of the volcanic rocks of Ulleung Island.

K 계열의 분화된 암류에서는 특징적으로 준장석류인 백류석이 산출되는 것이 일반적이다(Hirokawa, 1980; Wilson, 1989). 그러나 전형적인 K 계열의 고프나 트리스탄다쿤하의 화산암에서도 백류석이 산출되지 않으며, 그 대신 고프에서는 주요 조암광물 이외에 조면암에서 이지린-휘석(aegirine-augite)과 흑운모가, 트리스탄다쿤하에서는 테프리포노라이트(tepriphonolite)에서 하이인(hauyine)과 소다라이트(sodalite)가 보고된 바 있다(Le Roex, 1985; Le Roex et al., 1990). 따라서 분화된 암석 내 준장석류의 존재와 종류를 근거로 K 계열이라고 단정하기도 곤란하다. 한편, 울릉도는 조면암류, 조면안산암류와 포놀라이트에서 흔히 알칼리장석과 캘슈타이트가 나타나며 백류석과 소달라이트가 극소량으로 기재된다(Hwang et al., 2012).

결론적으로 여러 K₂O 및 Na₂O의 함량차이 혹은 다양한 K₂O/Na₂O 비의 기준을 이용한 암석계열의 구분법을 울릉도의 알칼리 화산암류에 적용시키면, 전형적인 지역의 알칼리 화산암류와 달리 K 계열이 우세하지만 Na 계열에 약간 중첩되는 전이적인 성격을 가지므로 이 구분법을 적용하여 암석계열을 세분하는 것이 적절하지 않다고 생각된다. 따라서 울릉도의 알칼리암류는 K 계열이라고 단정하기가 곤란하다. 왜냐하면 알칼리암류의 계열에 대한 결론은 이의 성격 규정에 따라 암석명이 완전히 다르게 부여되기 때문이다.

6. 결 론

주원소 자료를 이용하여 울릉도 화산암류에 대한 암석계열과 암석분류를 검토한 결과는 다음과 같다.

1) 울릉도에서 현무암류는 Baragar (1971)의 알칼리 현무암 영역에 도시되는 동시에, Macdonald and Katsura (1964)와 Kuno (1968)의 기준에서도 알칼리 현무암 영역이 중첩되는 곳에 도시되기 때문에 모두 알칼리 현무암에 속한다.

2) 기타 화산암류는 TAS 분류도에서 조면안산암, 조면암과 포놀라이트 영역에 속하므로, 울릉도 화산암류는 모두 알칼리 화산암류로 분류된다.

3) 이 알칼리암류는 다른 전형적인 알칼리 화산도에서의 특징과는 달리 K₂O가 높은 Na과 K 계열의 중간에 해당하는 전이적인 성격을 지니므로 이에 부여되는 아원명을 따르기가 곤란하다. 따라서 울릉도 화산암류에서 암석명 부여는 IUGS로부터 추천된 TAS 분류도의 ‘현무암-현무암질 조면안산암-조면안산암-조면암’의 원명에 따를 것을 제안한다.
